重型分瓣式管子切割坡口机

重型分瓣式管子切割坡口机,是针对厚壁管、大直径等重型管道的切割坡口加工,以及法兰面加工而研发的一种便携式机床。总共8个型号,切屑管径范围:305mm-3050mm,单个型号切削直径跨度为12英寸。机体同样为对开式圆环结构,拆分和组合非常便捷,可安装于管线的任何位置。
适用加工范围:OD 305-3050mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com

产品描述:

       重型分瓣式管子切割坡口机,是针对厚壁管、大直径等重型管道的切割坡口加工,以及法兰面加工而研发的一种便携式机床。总共8个型号,切屑管径范围:305mm-3050mm,单个型号切削直径跨度为12英寸。机体同样为对开式圆环结构,拆分和组合非常便捷,可安装于管线的任何位置。本系列产品以其超大加工范围,超强切削能力,在核电,热能,石油,天然气和造船等行业管道和法兰的检修工程和安装现场得到了广泛应用,深受广大用户认可。

 产品特点:

1、针对大直径重型管道切割,法兰现场维修而研发的一款便携式机床;

2、单台设备加工范围大,直径跨度达12"(304.8mm);

3、适用管径范围:12"-120"/305-3050mm;

4、承载能力大,适用于重型管道的切割坡口一体加工;

5、合叶式对开式机体,可安装于管线任何位置;

6、一次装夹,切割和坡口同时进;

7、完全的冷切割方式,不改变管子材质;

8、自动进刀,无须手动调整,高效率,高品质;

9、可加工的切割坡口形式:U型,V型,J型;

10、可选驱动方式:电动式,气动式,数控式,液压式;

11、双驱动或多驱动接口,满足大型或重型管道加工要求


加工功能:

1、管道切断

2、管端内、外坡口
3、管端平口
4、同时切断坡口
5、复合坡口
6、镗孔
7、管外壁修复
8、加工法兰面
9、车槽

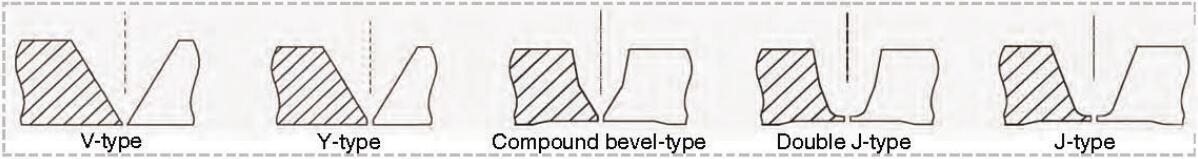

坡口类型:
1、V型坡口,
2、J型坡口,
3、U型坡口,
4、双坡口,
5、复合型坡口


坡口类型及坡口角度,以及加工管道材质,请订购前申明
型号及技术参数:
型 号 加工范围 切削壁厚 刀盘转速
电动

气动

数控

液压

mm inch mm rpm
ISD-2412H ISF-2412H SKD-2412H HYD-2412H  Ф305-610 12"-24" ≤110 14
ISD-3624H ISF-3624H SKD-3624H HYD-3624H  Ф610-914 24"-36" ≤110 11
ISD-4836H ISF-4836H SKD-4836H HYD-4836H   Ф914-1240 36"-48" ≤110 9
ISD-6048H ISF-6048H SKD-6048H HYD-6048H     Ф1220-1524 48"-60" ≤110 5
ISD-7560H ISF-7560H SKD-7560H HYD-7560H     Ф1524-1910 60"-75" ≤110 4
ISD-9075H ISF-9075H SKD-9075H HYD-9075H     Ф1910-2290 75"-90" ≤110 4
  ISD-10590H  ISF-10590H  SKD-10590H  HYD-10590H     Ф2290-2680 90"-105" ≤110 3
   ISD-120105H   ISF-120105H    SKD-120105H   HYD-120105H    Ф2680-3050 105"-120" ≤110 2

相关技术参数仅供参考,不作为最终交货标


驱动方式及参数:
1、电动式:
能源供应方便,性能稳定,应用广泛
电源要求:230V 1PH 50/60HZ
功率:1.7KW 或2.4KW
大型号双驱动
2、气动式:
安全防爆,性能稳定,便于维护
气源要求:1500-3000L/min@0.63-0.8Mpa
功率:3HP或4HP
大型号选配双驱动

3、数控式:
动力强劲性能稳定,高承载,可连续作业
电源要求:230V 1PH 50/60Hz或380V 3PH 50/60Hz
功率:2.0KW或3.0KW
大型号选配双驱动
4、液压式:
动力强劲,噪音低,性能稳定,安全防爆
液压要求:28-50L/min @13Mpa;
适配电源:380V 3PH 50/60Hz
额定压力:13MPa
额定流量:28L/min
最大输出扭矩:380NM

加工刀具:
为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。
1、成型刀具 2、嵌入式刀具

材质:M42和 M35
种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀,内坡口刀
角度:0度,30度,37.5度(标配);
双面30度,37.5+10度(选配)
长度:三种90mm,150mm,200mm

刀柄材质:40Cr 刀片材质:硬质合金
种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀
角度:0度,30度,37.5度,双面30度,37.5+10度
长度:三种90mm,150mm,200mm




刀架:(更实用,多途径,更多解决方案)


1、大行程刀架

单刀加工:最大切割管壁30mm
叠刀加工:最大切割管壁110mm
最大行程: 305mm

2、圆度补偿刀架

用于变形的椭圆管道
最大切割壁厚:110mm
最大行程:110mm




3、钻铣复合加工刀架

钻铣一体,
克服应力集中的危害,
提高切削效率

4、管外壁加工刀架

管外壁修整,去除防腐层
径向行程:110mm
轴向行程:100mm



5、内坡口刀架

用于管道内壁坡口
径向行程:110mm
轴向行程:100mm

6、桥式刀架

超厚壁管坡口
内径加工
加工法兰面
