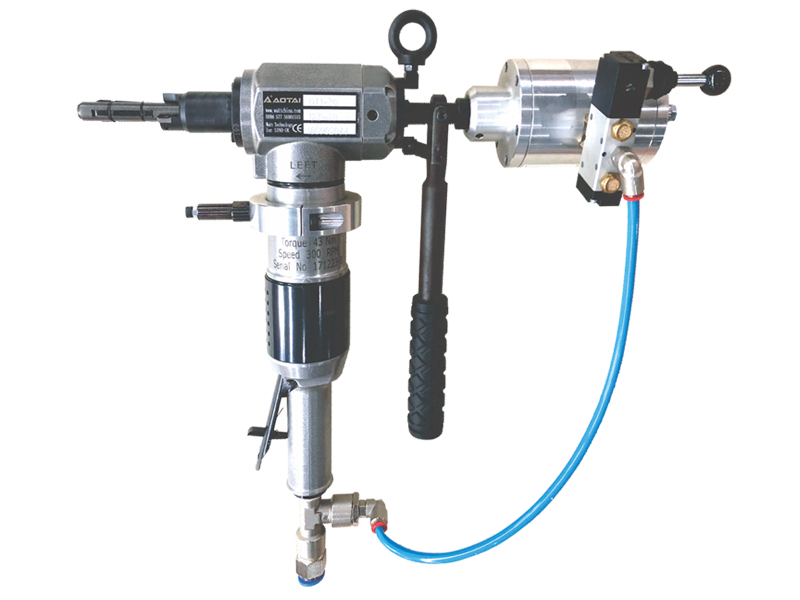

ATCM气动快速平口机
ATCM系列气动快速平口机,针对小管道的平口和坡口批量快速加工而设计,采用管内径定位安装,气动快速涨紧,气动驱动,自动进刀或手动进刀的加工方式。
适用加工范围:ID 12-40mm
产品简介

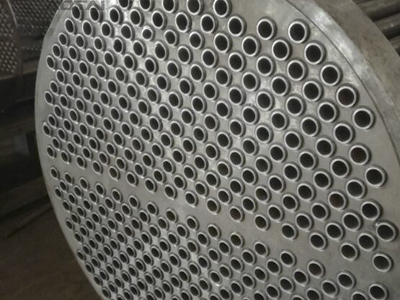

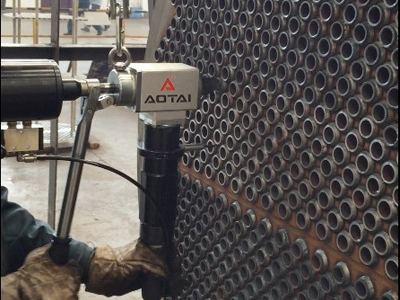

ATCM系列气动快速平口机,针对小管道的平口和坡口批量快速加工而设计,采用管内径定位安装,气动快速涨紧,气动驱动,自动进刀或手动进刀的加工方式。解决管板焊,以及管桥,管墙焊接过程中,因管口参差不齐,影响焊接品质的难题,既可刮去管口多余长度,快速平口和坡口,又可清除焊缝。其结构紧凑,重量轻便,操作简便,加工效率高,广泛适用于各种金属管材的端面批量加工,尤其适用于换热器,水冷壁,火电厂,制药,酿造,制冷等行业的平口和坡口加工。
产品特点
1、完全的冷切割,不改变管子材质;
2、管内径安装,气动快速定位涨紧;
3、手动或自动进给,快速进刀和退刀,一道平口仅需几秒;
4、既可刮去管口多余长度,快速平口和坡口,又可清除焊缝;
5、加工范围:管内径从12mm-40mm,其他规格管道,可定制;
6、整机小巧轻便,移动便捷,能在各种工位和条件中使用;
7、适用于各种等级的碳钢、不锈钢、合金钢等金属管材的端面加工;
技术参数
参数 / 型号 |
ATCM-24 |
ATCM-24A |
ATCM-48 |
ATCM-48A |
进刀方式 |
手动 |
自动 |
手动 |
自动 |
管内径范围mm |
Φ12.4-24 |
Φ12.4-24 |
Φ28-48 |
Φ28-48 |
进刀行程mm |
20 |
20 |
20 |
20 |
最大加工壁厚mm |
5 |
5 |
5 |
5 |
空载转速 |
300rpm |
300rpm |
300rpm |
300rpm |
扭矩 |
50Nm |
50Nm |
50Nm |
50Nm |
功率 |
1.3HP |
1.3HP |
1.3HP |
1.3HP |
气源要求 |
1500-2000L/min @0.63-0.8MPa |
1500-2000L/min @0.63-0.8MPa |
1500-2000L/min @0.63-0.8MPa |
1500-2000L/min @0.63-0.8MPa |
机身最大宽度 |
59mm |
59mm |
59mm |
59mm |
机身重量 |
7KG |
12KG |
8KG |
13KG |

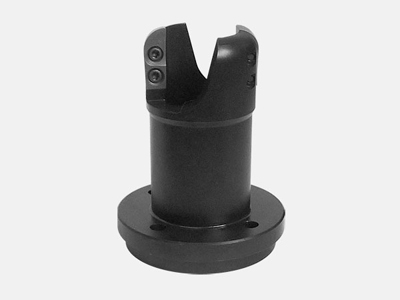

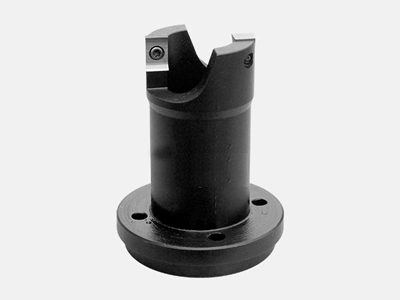

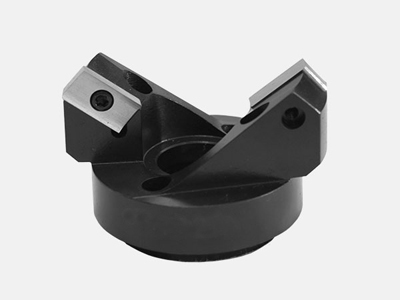

嵌入式刀具:
加工其他角度坡口,加工管子的材质,请订购前申明!
