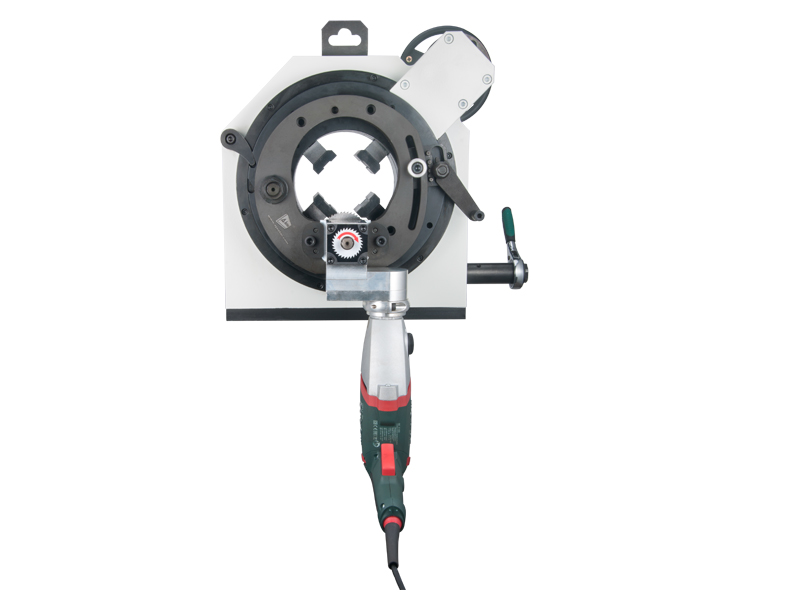

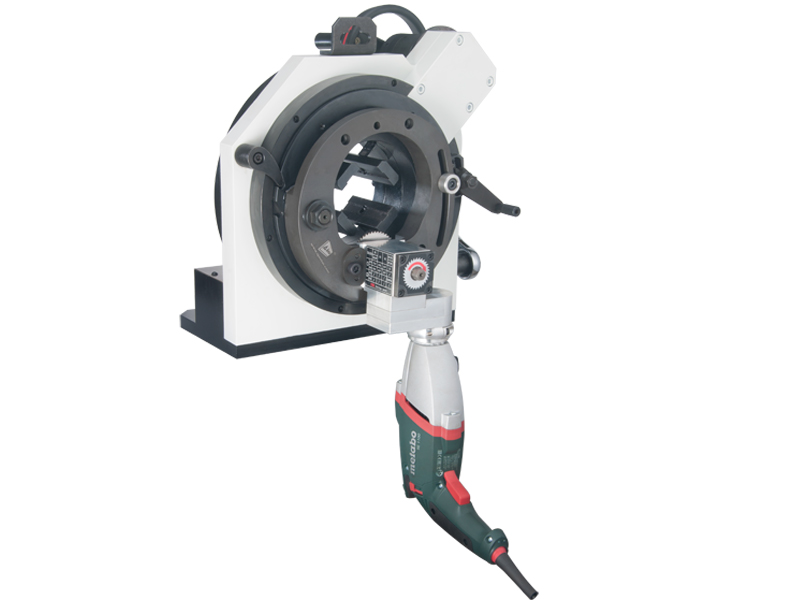

OSE行星式手动切管机

OSE行星式切管机是不锈钢薄壁管切割的理想选择,本机采用麦太保电机驱动,手动进刀,是管管焊前道工序的必备设备。“自定心式”管子夹紧装置,管子不产生变形,锯片式切割头绕钢管旋转一周既可将管子切断,端面绝对垂直、无毛刺,钢管不变形,为钢管焊接提供质量保证。
适用加工范围:OD 15-760mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com

产品简介:
       OSE行星式手动切管机是不锈钢薄壁管切割的理想选择,本机采用麦太保电机驱动,手动进刀,是管管焊前道工序的必备设备。 “自定心式”管子夹紧装置,管子不产生变形,锯片式切割头绕钢管旋转一周既可将管子切断,端面绝对垂直、无毛刺,钢管不变形,为钢管焊接提供质量保证,可切割材质:碳钢、合金钢、有色金属、工程塑料等,广泛应用于半导体、电子、啤酒、制药、生物科技、饮料、乳品、压力容器、化工、油气、船舶、水处理等行业切管加工。


产品特点:

1、快速更换刀片;
2、完全冷切割,不影响材质;
3、切口垂直不变形,端面无毛刺;
4、免变形夹紧装置,自动对中,快速夹紧管子;
5、可安装坡口锯片同时对管子进行切割与坡口;
6、独特行星式切割,薄壁管切割最佳性价比;
7、安全性高,管道静止,切割头旋转完成加工;
8、可干切,始终保持管端清洁,切断后可直接焊接;
9、锯片与其他国际品牌切管机通用;

10、8个型号,可加工范围:OD15-760mm


加工功能:

1、管道切断;2、管端坡口;3、切断坡口


技术参数:

规格型号

加工范围

切削壁厚

锯片转速

手动式

OD mm

碳钢mm

不锈钢mm

rpm

OSE-120

Ф15-120

≤12

≤4

80-120

OSE-170

Ф30-170

≤12

≤4

80-120

OSE-220

Ф60-225

≤12

≤4

80-120

OSE-320

Ф140-330

≤12

≤4

80~120

OSE-420

Ф215-420

≤12

≤4

80-120

OSE-520

Ф315-520

≤12

≤4

80-120

OSE-620

Ф346-630

≤12

≤4

80-120

OSE-720

Ф486-760

≤12

≤4

80-120

*相关技术参数仅供参考,不作为最终交货标准


动力参数:

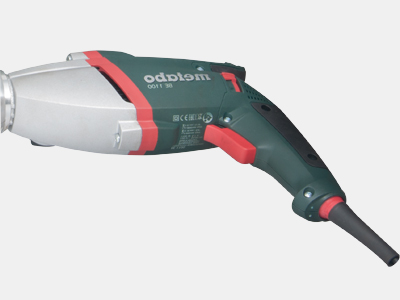

锯片驱动电机:
品牌:麦太保
电源要求:220-230V,50-60Hz,1P 功率:1.3KW 转速:6档 可调



加工刀具

材质:M42

标配:2把切割锯片

选配:坡口锯片30°,37°,45°



标配:切割锯片
选配:坡口锯片

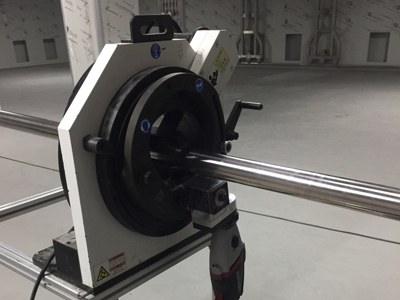

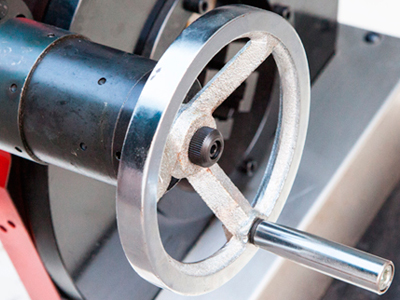

 OSE: 手轮控制进给速度 现场加工

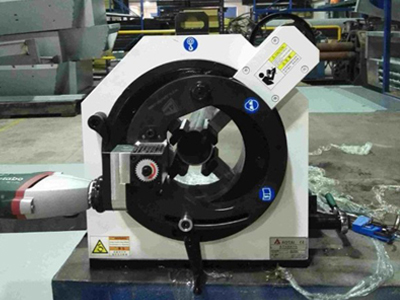

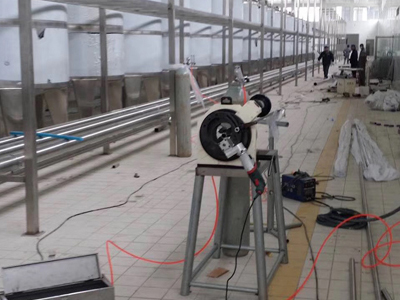

 现场加工  现场加工

1.刀具选择:

随机标配粗齿和细齿各一把,适配不同壁厚的管子,一般粗齿更适于切割较厚的管子,细齿更适于切割薄壁管。选择不合适,会导致刀片发热,降低使用寿命,甚至发生咬管现象,使管口变形。

2.刀盘转速:

选择适宜的刀盘转有力提高刀具的切削性能和使用寿命,相比较而言切削不锈钢使用较低转速(80rpm),切削碳钢使用较高转速(120rpm).

3.环切旋转方向:

切割薄壁管(0.3-1mm)时,刀具沿管子顺时针旋转(行星运动)易产生齿部咬合管壁时带动管壁变形的现象,刀具逆时针旋转(逆行星运动)能很好的避免这一现象。

4.切削油的使用(提高刀具寿命,降低成本):

本切割机可以在不使用任何切削液的情况下加工,但是刀具寿命会大打折扣。

刀具是易消耗件,其成本较高,为了提高其切削性能和使用寿命,我们建议切削过程中使用切削液。我们选配无毒无害的切削油,搭配使用可使刀具寿命提高20-30%,如果需要请购前申明。
