OSD/KSD可移动台式管子切割坡口机

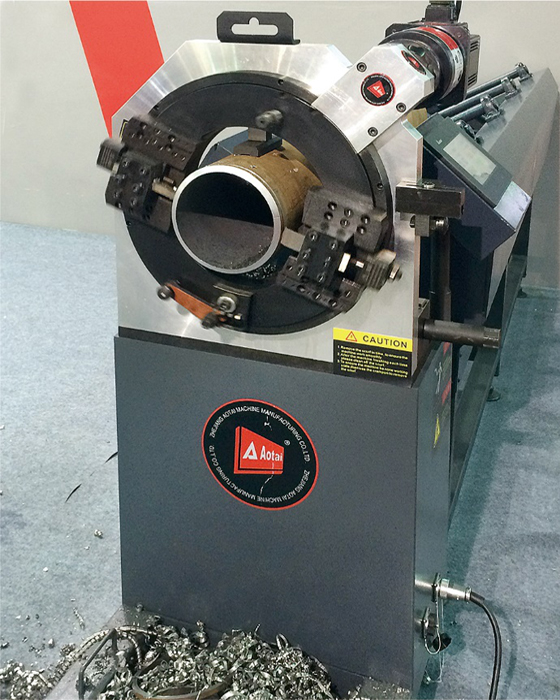

OSD/KSD可移动台式管道切割坡口机,针对中小批量管道预制加工研发的切割坡口一体机,是一台可移动式经济型管道切割坡口加工机床。
切割管径范围:OD 20-720mm
产品简介:

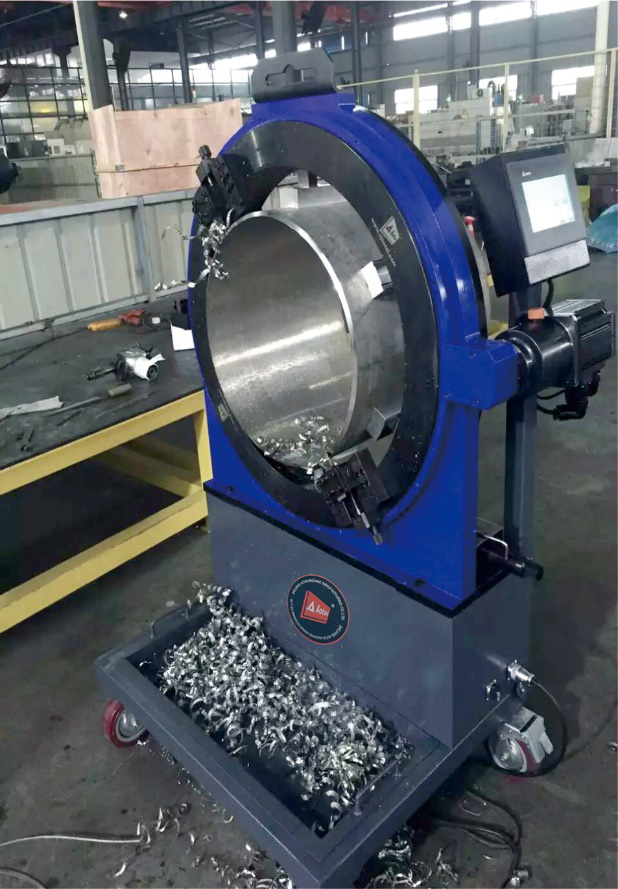

OSD/KSD可移动台式管道切割坡口机,针对中小批量管道预制加工研发的切割坡口一体机,是一台可移动式经济型管道切割坡口加工机床。既可以用于车间管道预制加工,也便于野外施工现场的管道切断坡口加工。主机可以固定在现场已有的操作台上,也可选配我司小车式可移动操作台,其设计新颖,功能强大,操作简便,应用十分广泛。是便携式和固定式管道切割坡口设备的功能和应用的完美结合,使得快速安装和快速高效切割而且可重复切割成为可能,选配其他附件,还可以变身为切管机或管道焊接设备。
产品特点:
1、完全的冷切割方式,不改变管子材质;
2、一次装夹,切割和坡口同时进行;

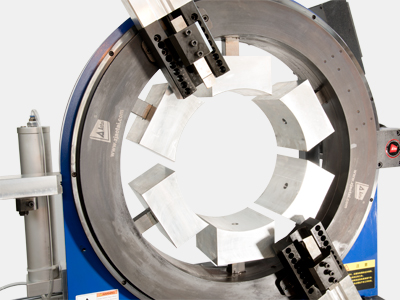

3、多点同步夹紧,管道安装更高效;

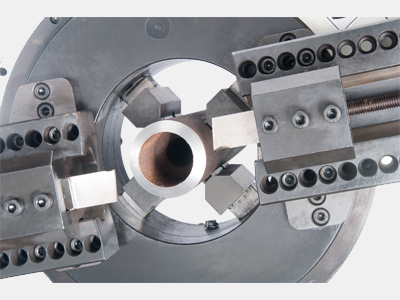

4、自动定心机械式夹紧系统,安装精度更高;
5、自动进刀,转速可调;
6、加工范围更广:管子直径从20mm到720mm,均可选型加工
7、可加工的切割坡口形式:U型,V型,J型以及双V型和复合型;
8、一体式铸造机体,设备刚性和强度更优,使得高速切削成为可能;
9、主机体与锯片式切管机通配,更换刀架和动力头即可变身为一台高效的切管机;
10、选配管管焊枪及其他附件,可以形成一套全位置自动管管焊设备。
11、KSD数控式选配台达伺服电机,采用PLC控制系统操作,切割参数可预设。
加工功能:
1、管道切断;2、管端内、外坡口;3、管端平口;4、同时切断坡口;5、复合坡口;6、镗孔;7、管外壁修复;8、加工法兰面;9、车槽

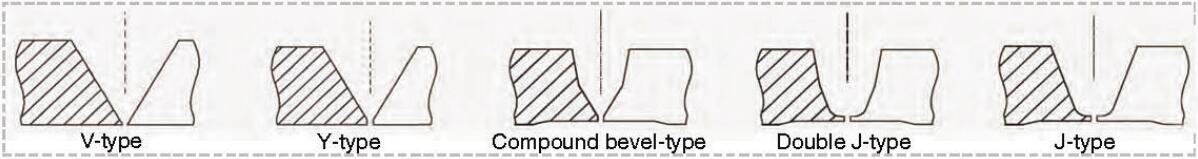

坡口类型:
V型坡口,J型坡口,U型坡口,双坡口,复合型坡口
坡口类型及坡口角度,以及加工管道材质,请订购前申明
型号规格 |
加工范围
OD mm
|
坡口壁厚
mm
|
刀盘转速
rpm
|
电机功率
kw
|
|
电动式 | 数控式 | ||||
OSD-120 | KSD-120 | Ф20~120 | ≤20 | 0-33 | 1.43 |

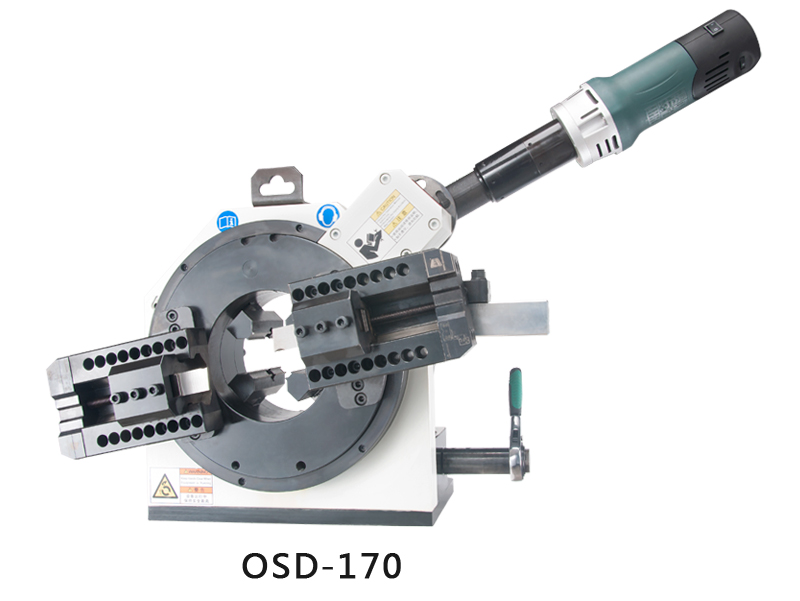

OSD-170 | KSD-170 | Ф35~170 | ≤30 | 0-23 | 1.43 |
OSD-220 | KSD-220 | Ф76~220 | ≤30 | 0-18 | 1.43 |
OSD-320 | KSD-320 | Ф168~320 | ≤30 | 0-14 | 1.43 |
OSD-420 | KSD-420 | Ф273~420 | ≤30 | 0-14 | 1.43 |
OSD-520 | KSD-520 | Ф377~520 | ≤30 | 0-13 | 2.0 |
OSD-620 | KSD-620 | Ф457~620 | ≤30 | 0-13 | 2.0 |
OSD-720 | KSD-720 | Ф559~720 | ≤30 | 0-13 | 2.0 |
非标参数可按用户要求设计制造
动力参数:

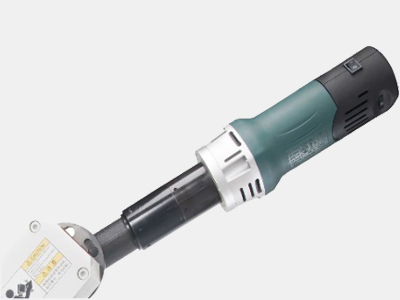

1、普通电动式:
电源:220V,50-60Hz,1P; |
2、数控式: 电源要求:220V,50-60Hz,3P ; 功率:2.0KW |
为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。

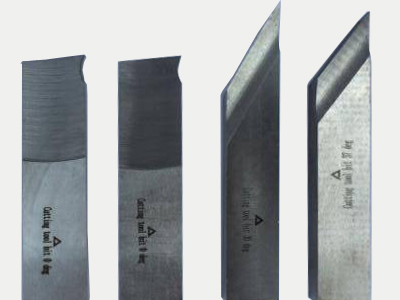

1、成型刀具 材质:M42和 M35 种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀,内坡口刀 角度:0度,30度,37.5度(标配); 双面30度,37.5+10度(选配) 长度:三种90mm,150mm,200mm |

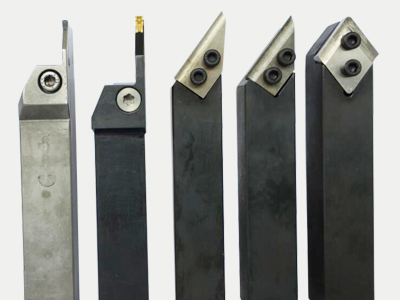

2、嵌入式刀具 材质:40Cr 刀片材质:硬质合金 种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀 角度:0度,30度,37.5度,双面30度,37.5+10度 |
|
|
ksd视频

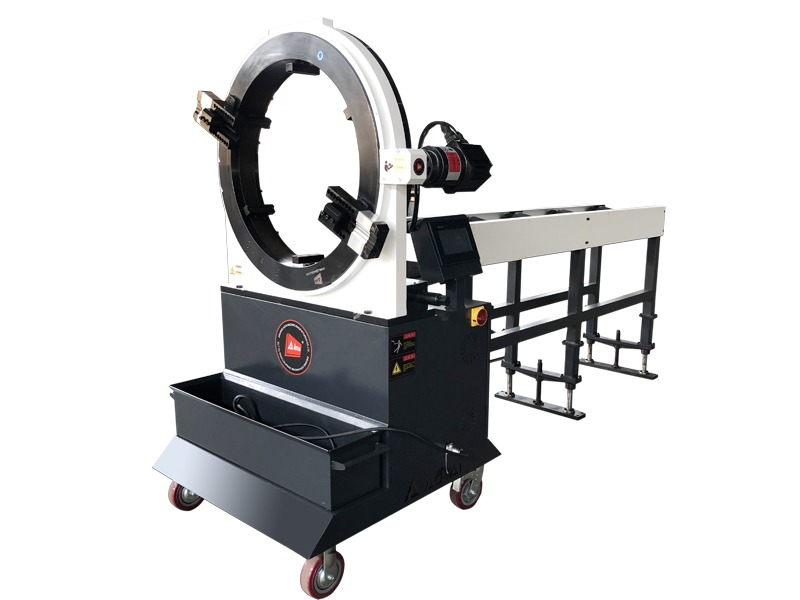

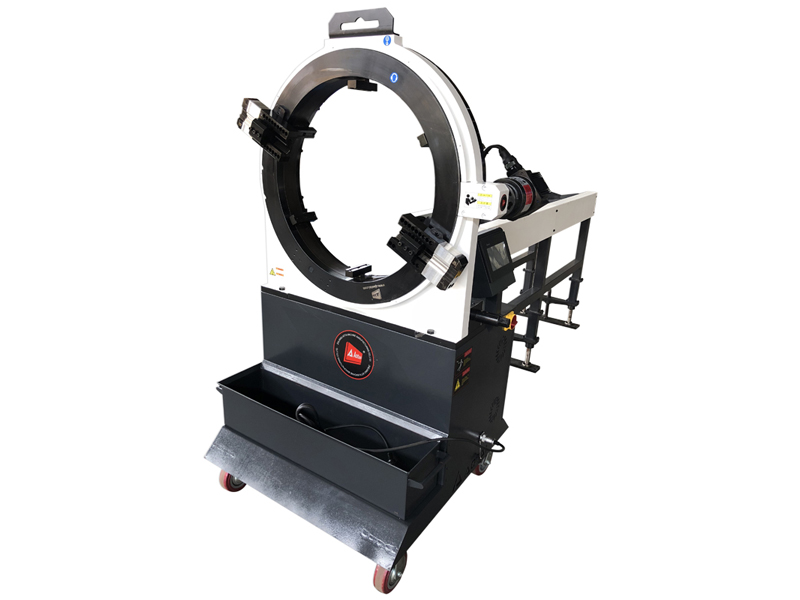

1、你的车间里已经有一个轨道输送系统了吗?也许我们可以合作。KSD可以提供一个轨道输送架高度可调底座。使你能在现有的装置上把机器的位置放在你的管道的中心点上。只是一个选择。
2、触摸屏控制有两个主要设置:手动和自动。自动选项为每个机器范围内的管道提供预先设定的切割旋转速度,而手动选项允许操作员自行调整机器的速度。

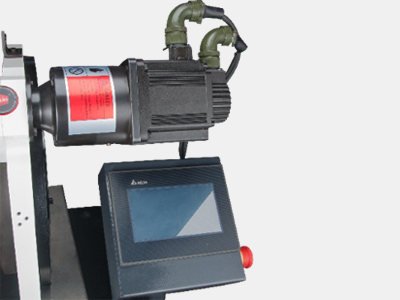

3、数控伺服电机KSD系列配备了一个强大的1.5KW或2KW台达伺服电机,具有Delta NC控制,这使得我们可以轻松使用所有的功能,我们使用了25年的经验来重新调整管道尺寸和材料的预置速度,使快速安装和快速可重复的切割成为可能。
