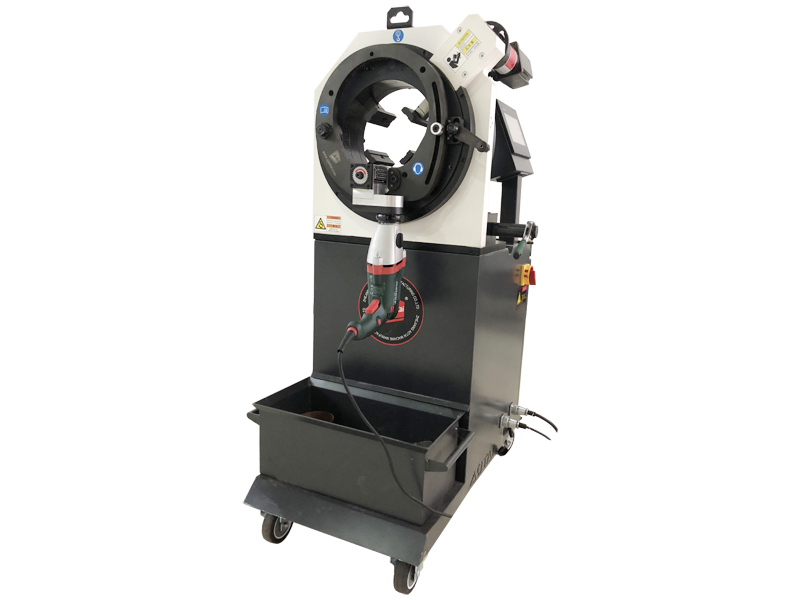

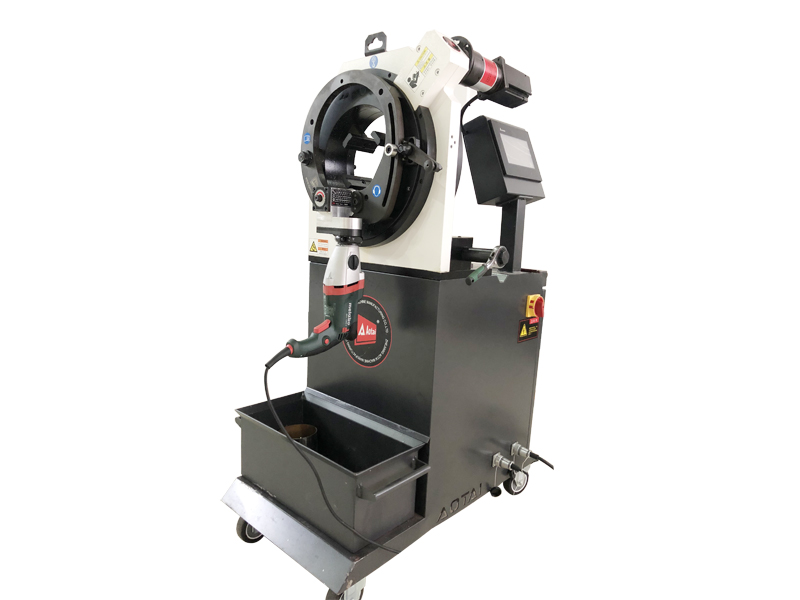

OSK行星式自动切管机
OSK行星式自动切管机是不锈钢薄壁管切割的理想选择,本机采用麦太保电机驱动,伺服电机及PLC控制系统实现自动进退刀,让切割变得更轻松,是管管焊前道工序的必备设备。“自定心式”管子夹紧装置,管子不产生变形,锯片式切割头绕钢管旋转一周既可将管子切断,端面绝对垂直、无毛刺,钢管不变形,为钢管焊接提供质量保证。
适用加工范围:OD 15-760mm
产品简介:
OSK行星式自动切管机是不锈钢薄壁管切割的理想选择,本机采用麦太保电机驱动,伺服电机及PLC控制系统实现自动进退刀,让切割变得更轻松,是管管焊前道工序的必备设备。

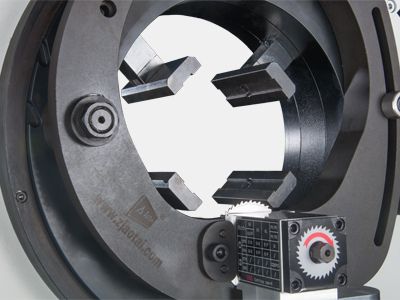

“自定心式”管子夹紧装置,管子不产生变形,锯片式切割头绕钢管旋转一周既可将管子切断,端面绝对垂直、无毛刺,钢管不变形,为钢管焊接提供质量保证。
可切割材质:碳钢、合金钢、有色金属、工程塑料等,广泛应用于半导体、电子、啤酒、制药、生物科技、饮料、乳品、压力容器、化工、油气、船舶、水处理等行业切管加工。
产品特点:
1、快速更换刀片;
2、完全冷切割,不影响材质;
3、切口垂直不变形,端面无毛刺;
4、免变形夹紧装置,自动对中,快速夹紧管子;
5、可安装坡口锯片同时对管子进行切割与坡口;
6、独特行星式切割,薄壁管切割最佳性价比;
7、安全性高,管道静止,切割头旋转完成加工;
8、可干切,始终保持管端清洁,切断后可直接焊接;
9、PLC数控系统,自动进退刀,切管更轻松
10、锯片与其他国际品牌切管机通用;
11、8个型号,可加工范围:OD15-760mm
加工功能:
1、管道切断;2、管端坡口;3、切断坡口
技术参数:
规格型号 |
加工范围 |
切削壁厚 |
锯片转速 |
|
数控式 |
OD mm |
碳钢mm |
不锈钢mm |
rpm |
OSK-120 |
Ф15-120 |
≤12 |
≤4 |
80-120 |
OSK-170 |
Ф30-170 |
≤12 |
≤4 |
80-120 |

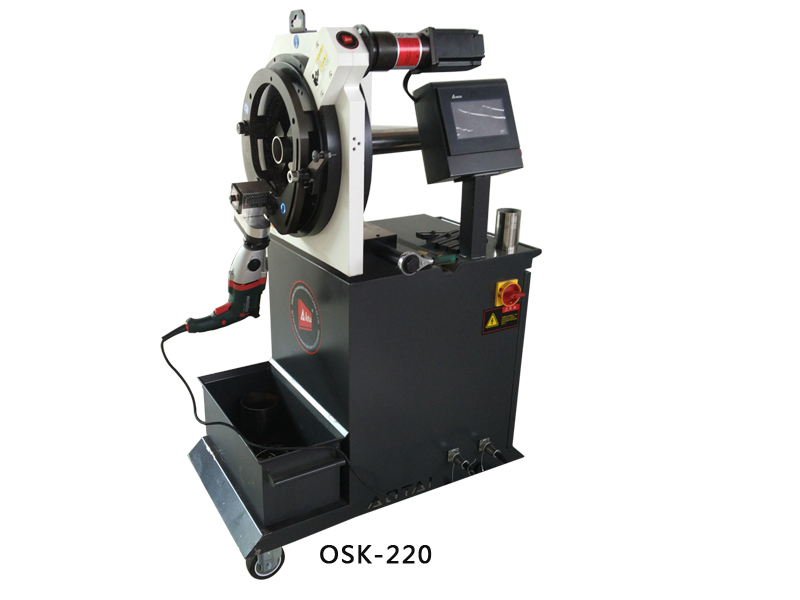

OSK-220 |
Ф60-225 |
≤12 |
≤4 |
80-120 |
OSK-320 |
Ф140-330 |
≤12 |
≤4 |
80-120 |
OSK-420 |
Ф215-420 |
≤12 |
≤4 |
80-120 |
OSK-520 |
Ф315-520 |
≤12 |
≤4 |
80-120 |
OSK-620 |
Ф346-630 |
≤12 |
≤4 |
80-120 |
OSK-720 |
Ф486-760 |
≤12 |
≤4 |
80-120 |
相关技术参数仅供参考,不作为最终交货标准
动力参数:
OSK进给伺服电机: |

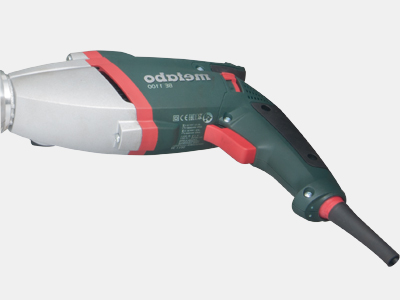

锯片驱动电机: 电源要求:220-230V,50-60Hz,1P 功率: 1.3KW 转速:6档 可调 |
|
加工刀具
材质:M42
标配:2把切割锯片

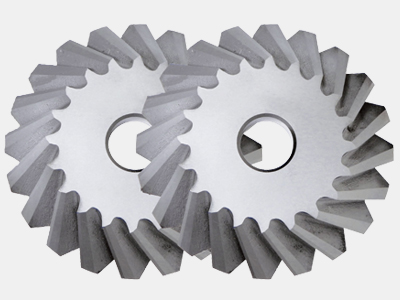

选配:坡口锯片30°,37°,45°
|
|

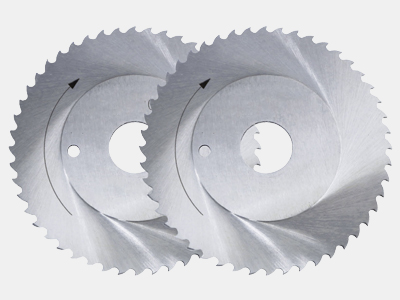

标配:切割锯片 |
选配:坡口锯片 |

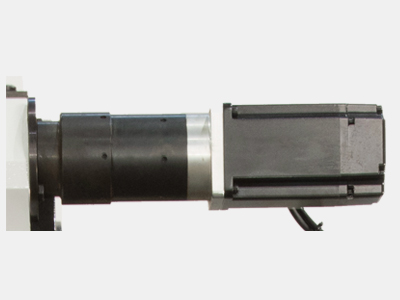

OSK:伺服电机驱动,PLC程序控制进给
随机标配粗齿和细齿各一把,适配不同壁厚的管子,一般粗齿更适于切割较厚的管子,细齿更适于切割薄壁管。选择不合适,会导致刀片发热,降低使用寿命,甚至发生咬管现象,使管口变形。
2.刀盘转速:
选择适宜的刀盘转有力提高刀具的切削性能和使用寿命,相比较而言切削不锈钢使用较低转速(80rpm),切削碳钢使用较高转速(120rpm).
3.环切旋转方向:
切割薄壁管(0.3-1mm)时,刀具沿管子顺时针旋转(行星运动)易产生齿部咬合管壁时带动管壁变形的现象,刀具逆时针旋转(逆行星运动)能很好的避免这一现象。
4.切削油的使用(提高刀具寿命,降低成本):
本切割机可以在不使用任何切削液的情况下加工,但是刀具寿命会大打折扣。
刀具是易消耗件,其成本较高,为了提高其切削性能和使用寿命,我们建议切削过程中使用切削液。我们选配无毒无害的切削油,搭配使用可使刀具寿命提高20-30%,如果需要请购前申明。
