OCD 固定式高效管端面坡口机
本系列产品为固定式高速管端面坡口机,是对管子端面进行快速坡口加工的一种专用机床。自动对中式液压夹紧,可编程式自动进刀,可选配电动升降装置,以适应不同直径规格的管道在同一管道滚架上使用,本产品适应于碳钢、不锈钢、合金钢等多种材质钢管的多种坡口形式的加工,坡口质量好,工作效率高,操作简单,适用于石油、化工、天然气、核电等行业管道批量快速加工,是管道预制加工的关键设备。
产品简介:
本系列产品为固定式高速管端面坡口机,是对管子端面进行快速坡口加工的一种专用机床。自动对中式液压夹紧,可编程式自动进刀,可选配电动升降装置,以适应不同直径规格的管道在同一管道滚架上使用,本产品适应于碳钢、不锈钢、合金钢等多种材质钢管的多种坡口形式的加工,坡口质量好,工作效率高,操作简单,适用于石油、化工、天然气、核电等行业管道批量快速加工,是管道预制加工的关键设备。
产品特点:
1、完全的冷切割方式,不改变管子材质;
2、高速切割,完成一道坡口只需20秒;
3、成型坡口刀,让坡口加工更简单,更精准;
4、4刀位设计,可适应更多加工工况;
5、超高效率,适合大批量管道坡口加工;

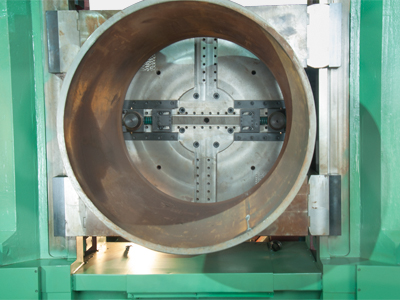

6、液压式自动对中夹紧,双V型超宽环抱夹爪,夹紧更牢固;
7、伺服自动进退刀,超大进刀行程,程序任意控制,加工更精准;
8、主机自带升降系统,完美适应不同规格的管道在同一物流线上使用;

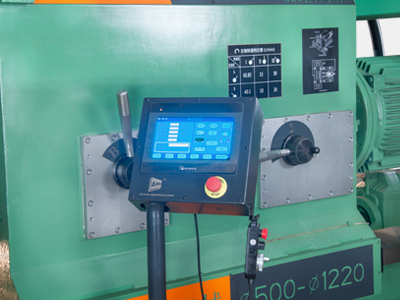

9、触屏操作,参数预设,一键自动运行,操作简单;
10、适用材质:碳钢,合金钢,不锈钢,低温钢,硬质塑料等。
加工功能:
1、管端外坡口;2、管端平口;3、复合坡口;4、内坡口

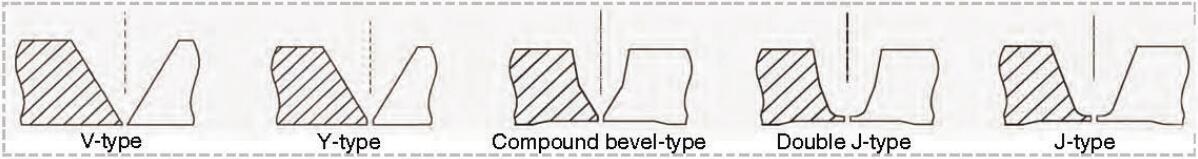

坡口类型:
V型坡口,J型坡口,U型坡口,双坡口,复合型坡口(坡口类型及坡口角度,以及加工管道材质,请订购前申明)
技术参数
型号
|
加工范围 |
切削壁厚mm |
最短下料尺寸 |
最大转速 |
功率 kw |
||||
OD mm |
I型 |
II型 |
mm |
rpm |
主轴 |
夹紧 |
进刀 |
升降 |
|

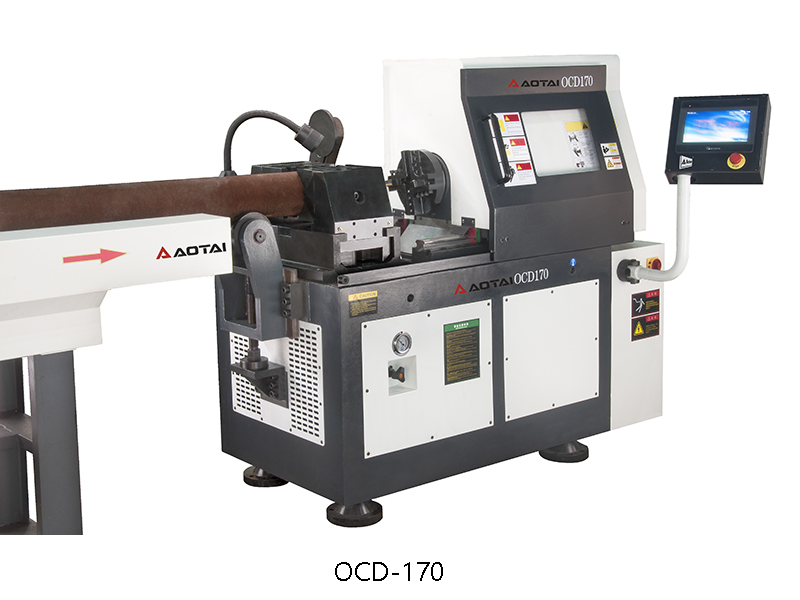

OCD-170 |
25.4-168 |
4-20 |
4-40 |
250 |
200 |
5.5 |
0.5 |
0.75 |
1.1 |
OCD-325 |
50-325 |
5-20 |
5-50 |
250 |
140 |
5.5 |
0.5 |
0.75 |
1.1 |
OCD-630 |
219-630 |
6-25 |
6-60 |
400 |
90 |
7.5 |
2.2 |
0.75 |
- |
OCD-830 |
323-830 |
8-25 |
8-80 |
500 |
70 |
11 |
2.2 |
2.0 |
- |

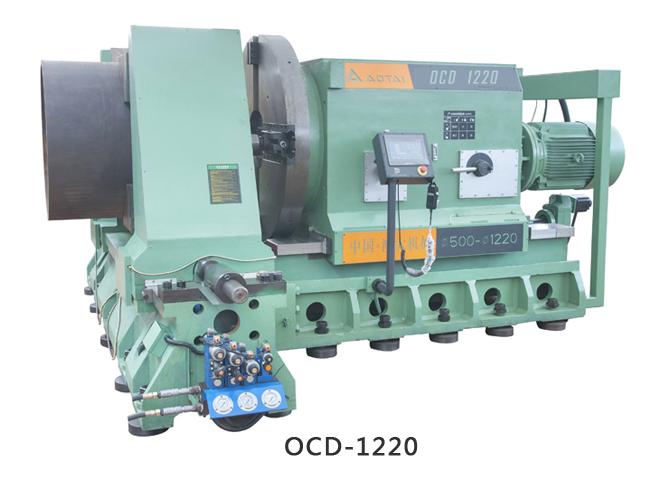

OCD-1220 |
508-1220 |
10-30 |
10-100 |
700 |
60 |
22 |
2.2 |
2.0 |
- |
*相关技术参数仅供参考,不作为最终交货标准
其他参数:
电源要求:380V,50-60Hz,3P;
升降行程:300mm;
进刀行程;150-500mm;
进给速度:0-1000rpm;
刀位数量:4刀位;
刀具:采用成型坡口刀;
坡口角度误差:0.5;
坡口表面精度:0.01
垂直度:0.5/300
坡口效率:
例OCD-170加工30度坡口
管径及材质 |
51*4.5MM |
63*6MM |
89*8MM |
114*10MM |
159*10MM |
碳钢 |
8S |
9S |
16S |
20S |
36S |
不锈钢 |
8S |
9S |
18S |
22S |
40S |
注:以上为加工时间,不含初次调整辅助时间:5S夹紧、15S主轴启动进刀退刀、5S夹紧松开。

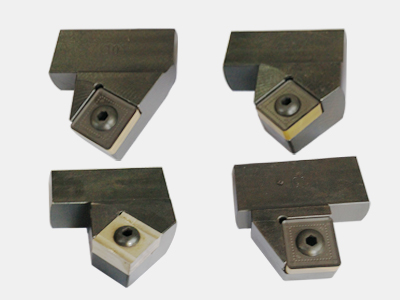

为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。
嵌入式刀具 |
刀柄材质:40Cr 刀片材质:硬质合金 种类:平口刀,坡口刀,复合坡口刀,内坡口刀 |
|

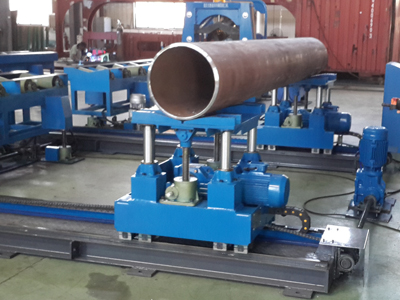

物流系统:
按需定制配套物流系统,一切从满足用户需求出发。自动进给或手动进给可选,辊架长度和尺寸大小按需定制 .
|
|

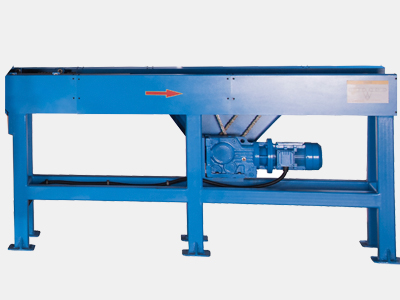

管道进料输送系统 | 管道出料输送 |
|
|
管道定长输送系统 | 管道换向输送系统 |
