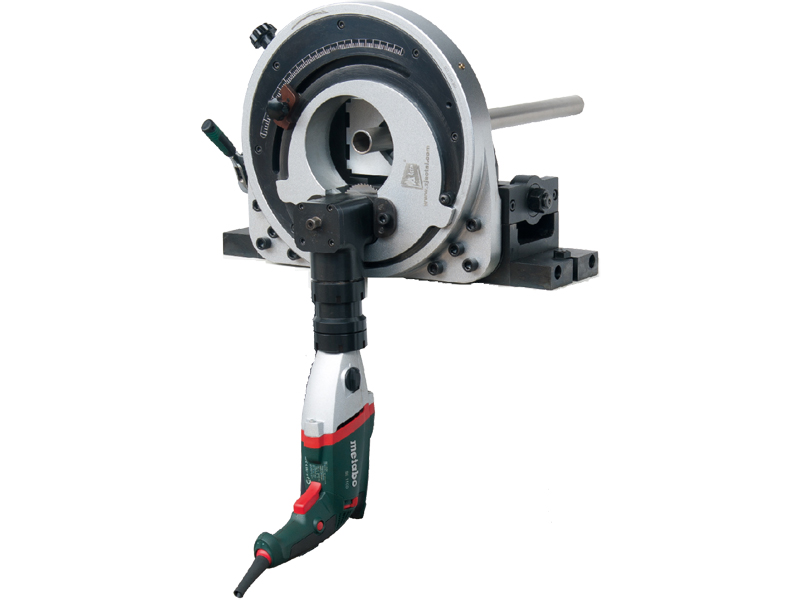

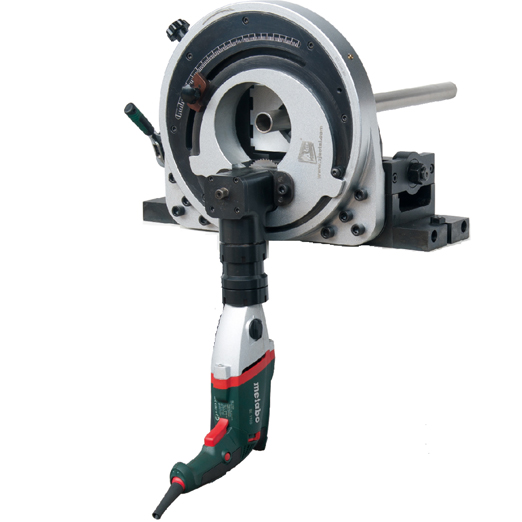

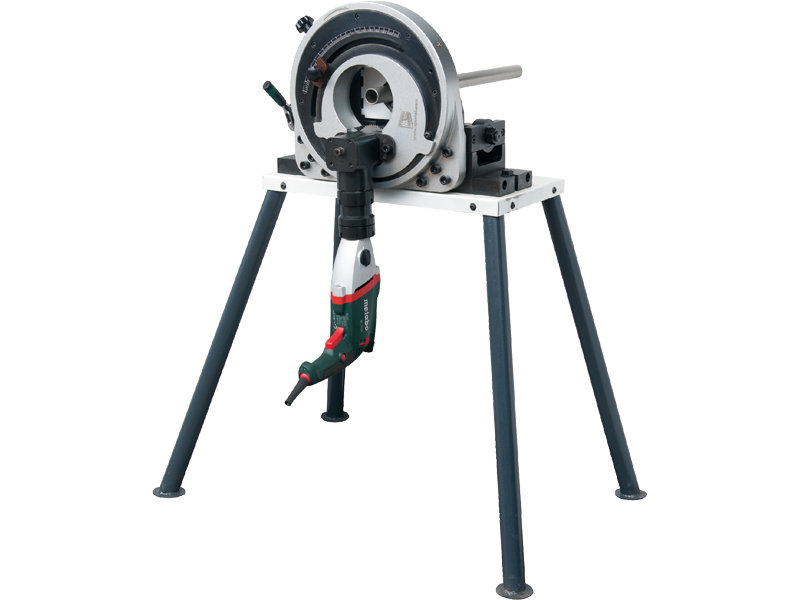

OSR-120 行星式切管机

OSR-120 行星式切管机主要用于不锈钢管焊接要求较高的工业领域,该机采用原装麦太保电机驱动,保证强劲有稳定的动力。切割时,管子被创新型抱紧式夹紧装置夹紧,管子不变形,手动驱动切割头绕钢管旋转一周将管子切断,切割完成后,端面绝对垂直、无毛刺,可直接焊接,使用专用坡口锯片还可完成坡口加工,为确保焊接质量提供保证。
适用加工范围:OD 15-120mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com
产品描述
       OSR-120 行星式切管机主要用于不锈钢管焊接要求较高的工业领域,该机采用原装麦太保电机驱动,保证强劲有稳定的动力。切割时,管子被创新型抱紧式夹紧装置夹紧,管子不变形,手动驱动切割头绕钢管旋转一周将管子切断,切割完成后,端面绝对垂直、无毛刺,可直接焊接,使用专用坡口锯片还可完成坡口加工,为确保焊接质量提供保证。可切割材质:碳钢、合金钢、有色金属、工程塑料等,广泛应用于半导体、电子、啤酒、制药、生物科技、饮料、乳品、压力容器、化工、油气、船舶、水处理等行业切管加工。


产品特点:

1、完全冷切割,不影响材质;

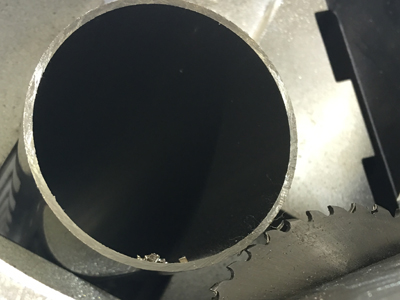

2、切口垂直不变形,端面无毛刺;

3、可同时安装切割锯片和坡口锯片;

4、快速,一道切割或坡口加工仅需几秒钟;

5、安全性高,管道静止,锯片行星旋转完成切削;

6、锯片国际品牌切管机通用;

7、体积小,重量轻,车间作业和野外施工都适宜;


加工功能:

1、管道切断;2、管端坡口;3、切断坡口


技术参数:
规格型号 加工范围 切削壁厚 切削转速
mm 碳钢 mm 不锈钢 mm rpm
OSR-120 Ф15~120 ≤12 ≤5 80~120
相关技术参数仅供参考,不作为最终交货标准

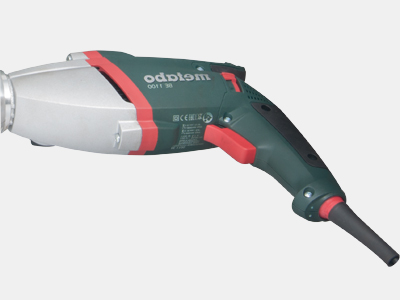

锯片驱动电机:

品牌:麦太保

电源要求:220-230V,50-60Hz,1P

功率:1.3KW  转速:6档可调




加工刀具:
材质:M42
标配:2把切割锯片

选配:坡口锯片30°,37°,45°,如需另购

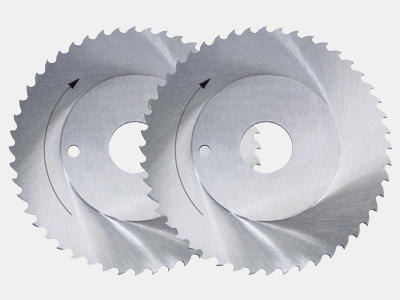

标配:切割锯片

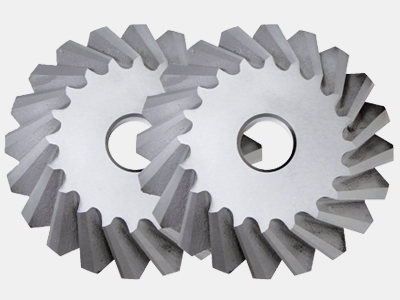

选配:坡口锯片

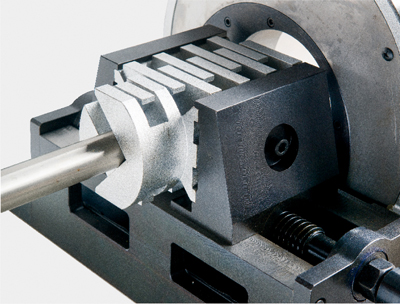

抱紧式夹紧装置

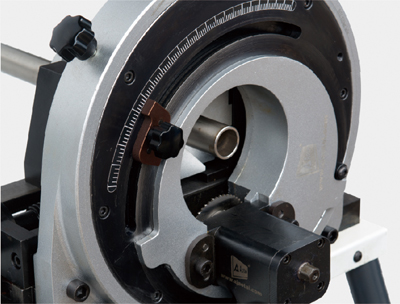

设备细节

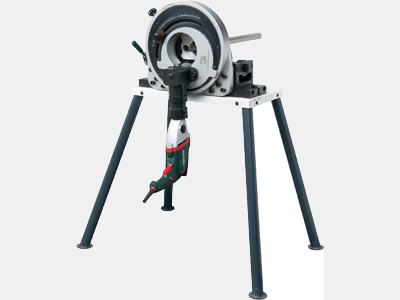

支架仅供参考,不作为供货标准 设备细节

1.刀具选择:

随机标配粗齿和细齿各一把,适配不同壁厚的管子,一般粗齿更适于切割较厚的管子,细齿更适于切割薄壁管。选择不合适,会导致刀片发热,降低使用寿命,甚至发生咬管现象,使管口变形。

2.刀盘转速:

选择适宜的刀盘转有力提高刀具的切削性能和使用寿命,相比较而言切削不锈钢使用较低转速(80rpm),切削碳钢使用较高转速(120rpm).

3.环切旋转方向:

切割薄壁管(0.3-1mm)时,刀具沿管子顺时针旋转(行星运动)易产生齿部咬合管壁时带动管壁变形的现象,刀具逆时针旋转(逆行星运动)能很好的避免这一现象。

4.切削油的使用(提高刀具寿命,降低成本):

本切割机可以在不使用任何切削液的情况下加工,但是刀具寿命会大打折扣。

刀具是易消耗件,其成本较高,为了提高其切削性能和使用寿命,我们建议切削过程中使用切削液。我们选配无毒无害的切削油,搭配使用可使刀具寿命提高20-30%,如果需要请购前申明。


欢迎来到我们的网站!请以下列形式随时发送您的信息并询问我们,我们会尽快与您联系并提供相应的服务。

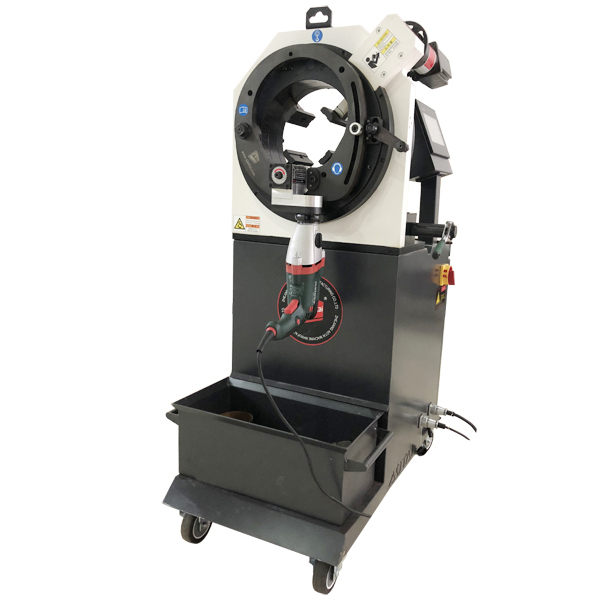

OSK行星式自动切管机

更多

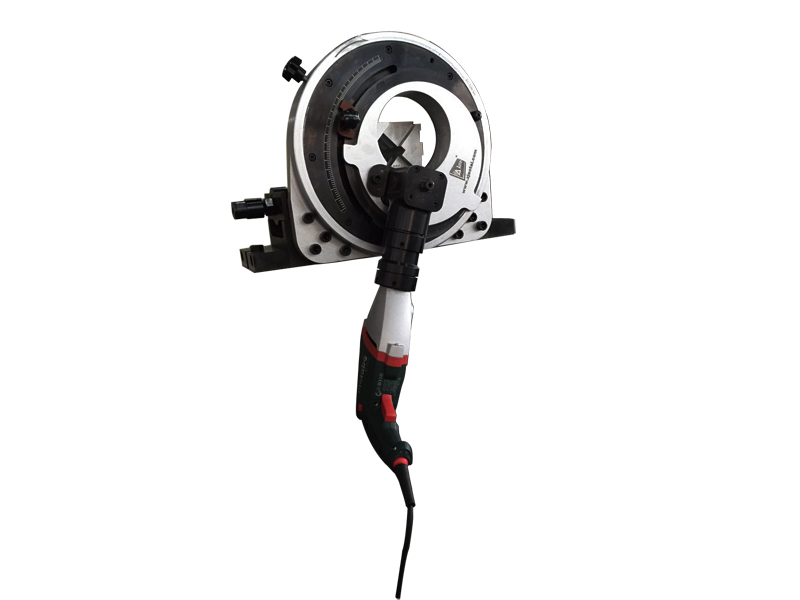

OSR-120 行星式切管机

更多

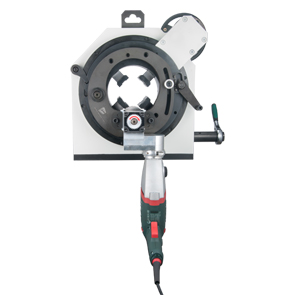

OSE行星式手动切管机

更多

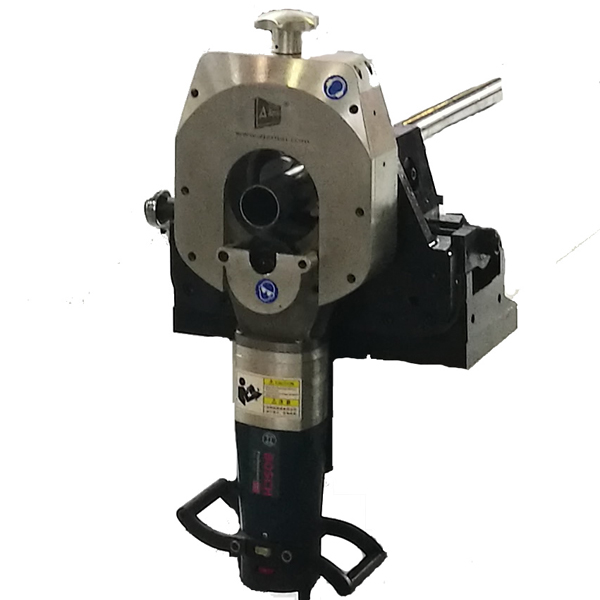

OSG-120 行星式切管机
