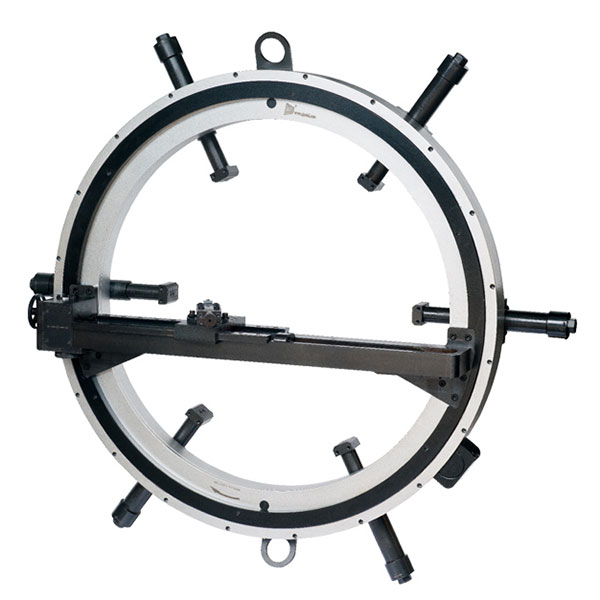

外卡式法兰端面加工机
外卡式法兰端面加工机,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和更高的生产效率。
适用加工法兰范围:OD100-3000mm
外卡式法兰端面加工机,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和更高的生产效率。
产品特点
1、加工范围0-3000mm,夹紧范围100-3000mm,均可选型;
2、自动进刀,加工精度可调,加工品质高;
3、标配车削动力头,适用于法兰面,密封水纹线,密封槽加工 ;
4、可选配镗削和铣削动力头,可用于镗孔和铣削加工;
5、可选的驱动方式:气动式,数控式,液压式;
技术参数
型 号 |
装夹范围 |
加工范围 |
刀具行程 |
刀盘转速 |
||
气动 |
数控 |
液压 |
OD mm |
mm |
mm |
rpm |
AYO-500 |
SKO-500 |
HYO-500 |
Ф150-500 |
Ф100-500 |
110 |
14 |
AYO-1000 |
SKO-1000 |
HYO-1000 |
Ф500-1000 |
Ф200-1000 |
110 |
10 |
AYO-1500 |
SKO-1500 |
HYO-1500 |
Ф1000-1500 |
Ф500-1500 |
110 |
8 |
AYO-2500 |
SKO-2500 |
HYO-2500 |
Ф1500-2500 |
Ф1000-2500 |
110 |
4 |
AYO-3000 |
SKO-3000 |
HYO-3000 |
Ф2500-3000 |
Ф1000-3000 |
110 |
3 |
相关技术参数仅供参考,不作为最终交货标准
驱动选择

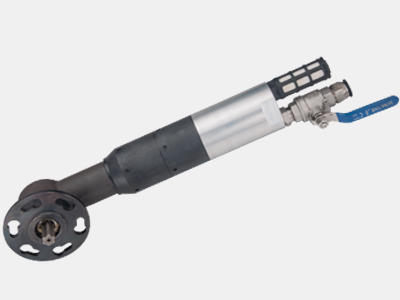

1、气动式: |
|

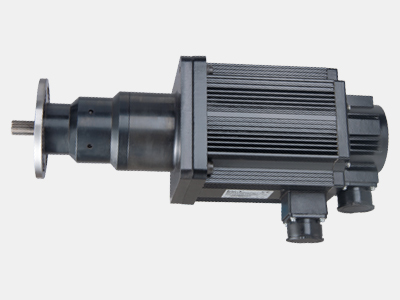

2、数控式: |
|

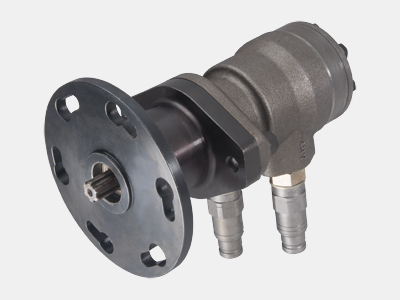

3、液压式: |
|
刀柄材质:40Cr 刀片材质:硬质合金;
种 类:切槽刀,法兰面正刀、偏刀 ;
|

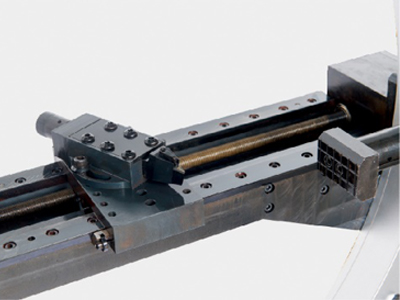

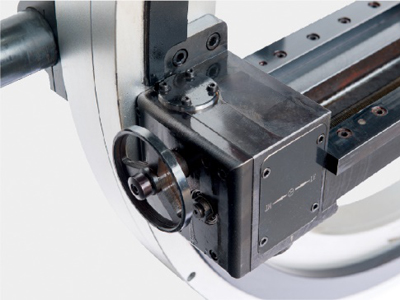

复合进刀机构 |
|
|

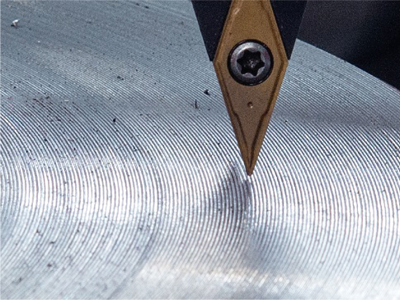

密封线加工 |

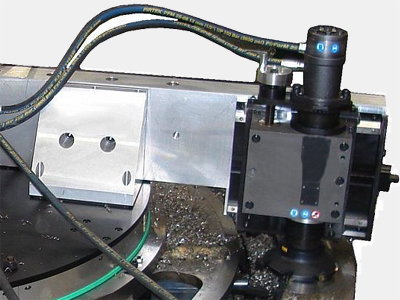

铣削加工头 |
|
