II型-内涨式管子坡口机

II型-內涨式管子坡口机,采用自动走刀拖板机构设计,坡口角度可调范围内任意调节;适用于厚壁管的坡口加工,更可对焊后的凸面法兰和平面法兰进行切削坡口加工。
适用加工范围:ID 80-820mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com

产品简介

      II型-內涨式管子坡口机,采用自动走刀拖板机构设计,坡口角度可调范围内任意调节;适用于厚壁管的坡口加工,更可对焊后的凸面法兰和平面法兰进行切削坡口加工。其设计巧妙,切削量可微调,手动和自动两种进给方式自由切换,管内径安装,是一种可移动的,功能强大的管端坡口机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、核电、等行业的重型管程安装及管道抢修作业的现场。


产品特点

1、切削量可微调;

2、坡口角度可调:0°-37°;

3、完全的冷切割,不改变管子材质;

4、手动和自动进刀两种进给方式,自由切换;

5、可加工坡口形式:“U”单“V”双“V”及“J”型;

6、加工范围:内径从80mm到820mm的不同规格管道,均可选型;

7、气动或电动两种驱动方式可选;


主要加工功能:

1、管端外坡口;2、管端内坡口;3、管端平口;4、复合型坡口;5、法兰面

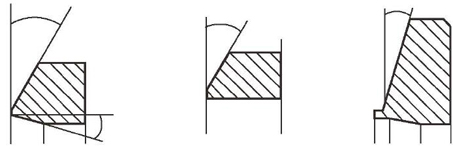

坡口类型:



技术参数:

型号规格

加工范围

  ID mm

坡口壁厚

mm

额定功率

kw

刀盘转速

 rpm

电动 气动

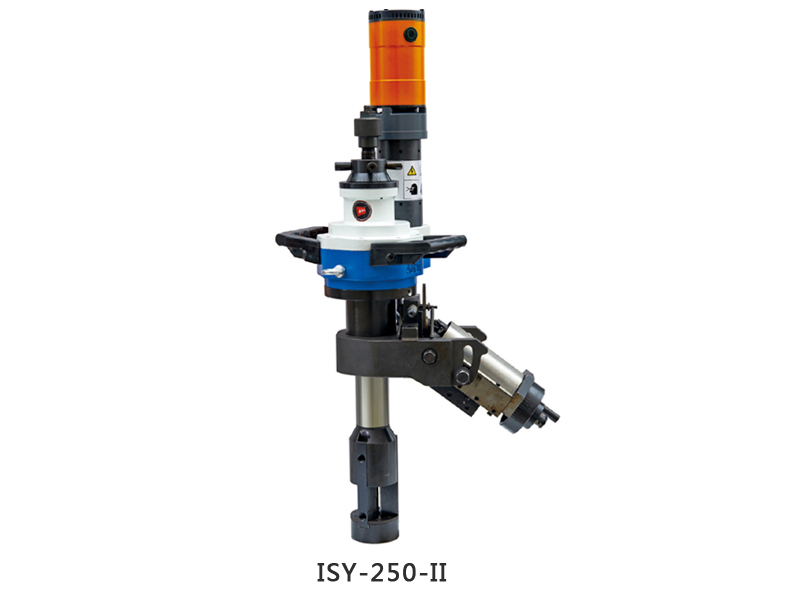

ISY-250-II TCM-250-II Ф80-240 ≤75 1.4 16

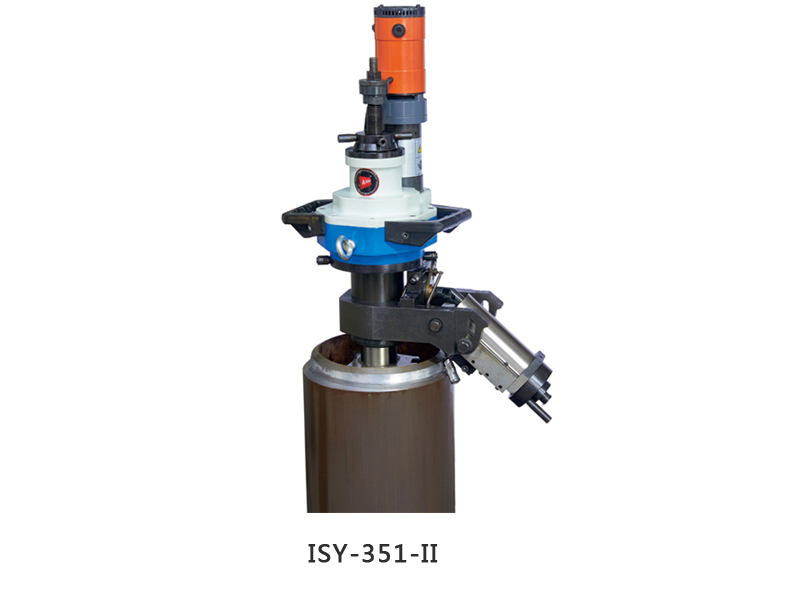

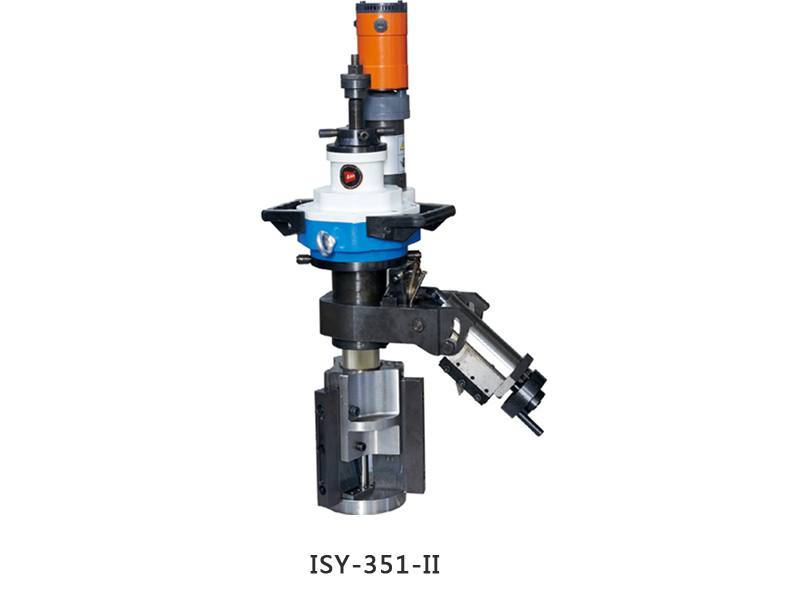

ISY-351-II TCM-351-II Ф150-330 ≤75 1.4 10

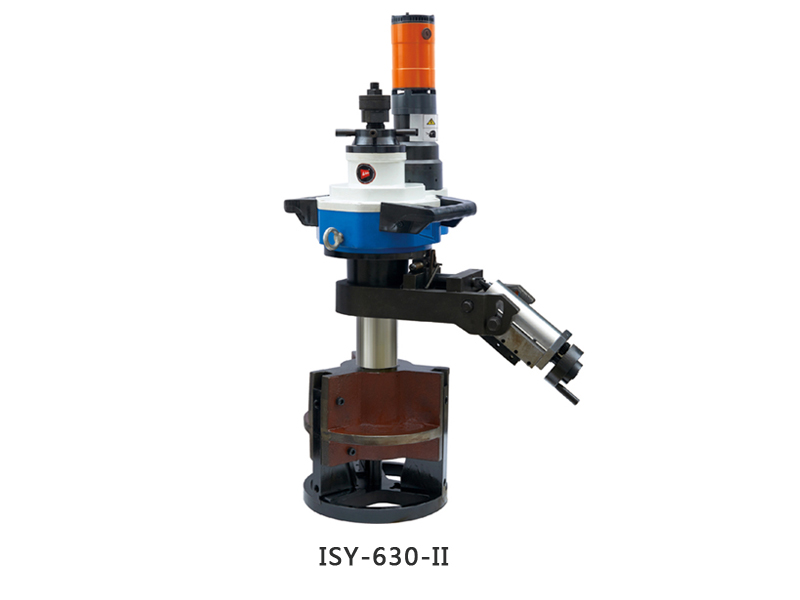

ISY-630-II TCM-630-II Ф300-600 ≤75 1.4 8
ISY-850-II TCM-850-II Ф600-820 ≤75 2.0 7
相关技术参数仅供参考,不作为最终交货标准


动力选择:

常规加工选电动式或气动式,便捷,成本低;

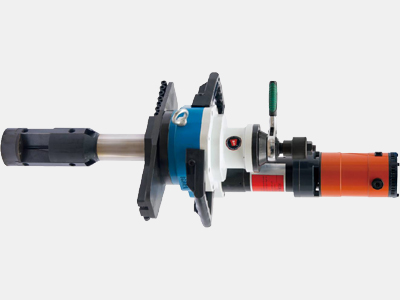

电动式:
能源供应方便,性能稳定,应用广泛
电源要求:220-230V 1PH 50/60HZ
功率:1.43KW,2.0KW

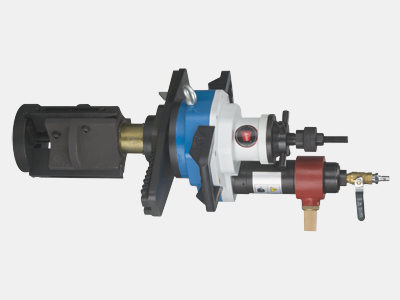

气动式:
安全防爆,性能稳定,便于维护
气源要求:1500-2000L/min@0.63-0.8Mpa
功率:2HP,3HP



如果追求更高加工效率或加工难切削材质时,选配伺服电机或液压马达驱动

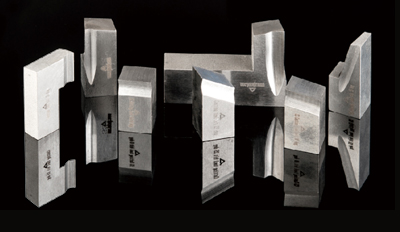

1、标配刀具:

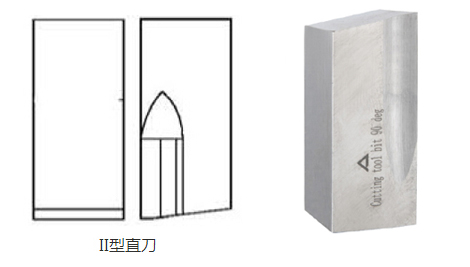

三把直刀(坡口角度通过刀架调整)

如需加工其他角度坡口,订购前请申明,并请告知管道材质!

2、可选购刀具:

(0°平口刀,30°坡口刀,37°坡口刀)

现场加工:
