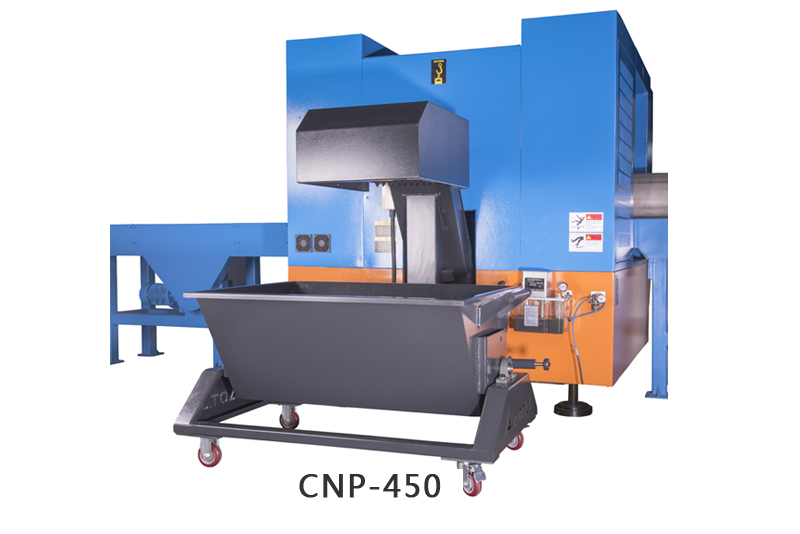

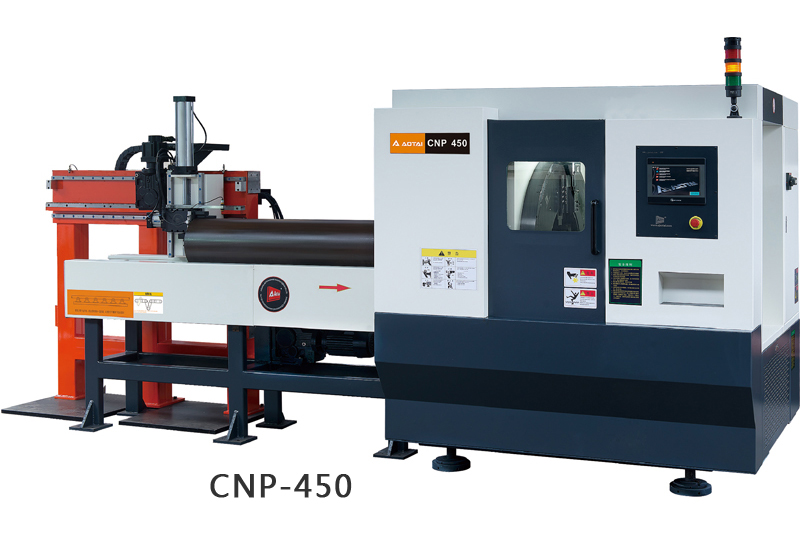

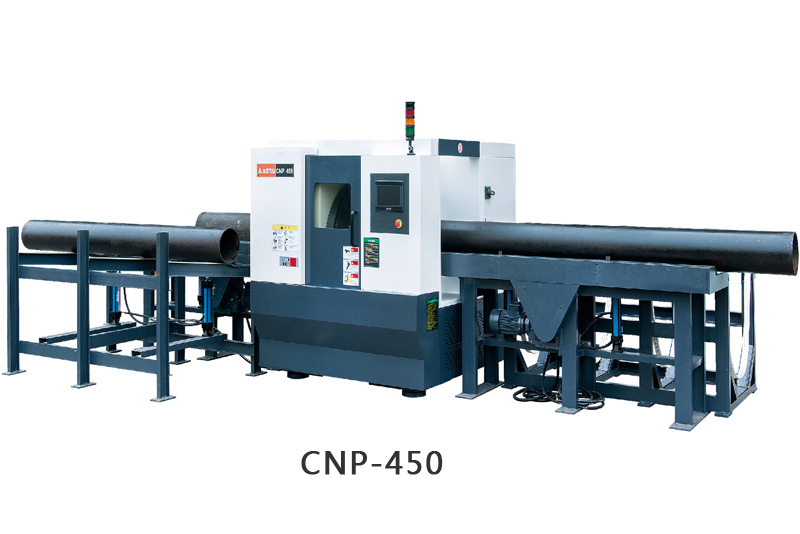

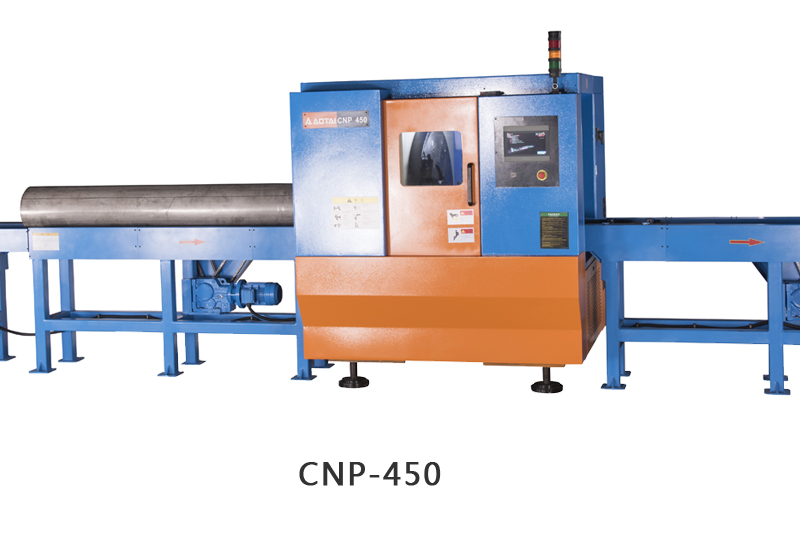

CNP数控式高速管道切割坡口一体机

CNP系列数控式高速管道切割坡口一体机,是针对管道批量预制加工研发的切割坡口一体机,是一台高端的高效型管道切割坡口数控加工中心。
管径加工范围: OD50-914mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com

产品简介

CNP系列数控式高速管道切割坡口机,是针对管道批量预制加工研发的切割坡口一体机,是一台高端的高效型管道切割坡口数控加工中心。采用澳太自主研发的数控系统,伺服电机驱动,双液压夹紧系统,自动对中,可对各种等级的碳钢、不锈钢、合金钢钢管进行定长切割,管端坡口等管道预制加工。其加工速度快,精度高,坡口质量好,易于操控,适用于石油、化工、天然气、核电等行业管道切削加工。可选配管道自动定长系统,也可与物流系统组合,便于形成高效的流水线作业,是各种管道预制加工的关键设备。


产品特点

1、完全的冷切割方式,不改变管子材质;

2、高速切割加工,加工类型和切削速度由程序控制;

3、中空式双向液压夹紧系统,自动对中,自动夹紧;

4、内置循环水冷系统,提高刀具和机床的使用寿命;

5、首次对刀,后续可自动记忆刀具位置,轻松设置刀补;

6、进刀系统采用独立伺服电机驱动,实现联动或独立进退刀;

7、同时切割和坡口,也可单切断,单坡口,或切断同时双面坡口;

8、可加工的切割坡口形式:U型,V型,J型以及双V型和复合型;

9、独创数控系统,填空式人机对话,参数预设,让一切变得更简单;

10、主机自带升降系统,完美适应不同直径规格的管道在同一物流线上使用;


加工功能:

1、管道切断 ; 2、管端坡口;3、’管端平口;4、同时切断坡口;5、复合坡口;6、镗孔; 7、车槽

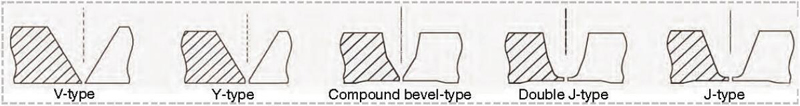

坡口类型:

V型坡口,J型坡口,U型坡口,双坡口,复合型坡口

坡口类型及坡口角度,以及加工管道材质,请订购前申明


技术参数:

型 号

加工范围

加工壁厚  mm

刀盘转速

功 率  kw

OD mm

单刀

多刀

rpm

主轴

夹紧

升降

进刀

CNP-320

50-325

4-25

50

0-50

5.5

1.5

0.55

 2.0

CNP-450

130-450

5-25

50

0-42

7.5

1.5

0.55

 2.0

CNP-610

323-610

5-25

50

0-35

11

1.5

1.5

 2.0

CNP-914

610-914

6-25

50

0-25

11

1.5

2.0

  3.0

相关技术参数仅供参考,不作为最终交货标准

其他参数:

电源要求:380V,50-60Hz,3P

升降行程:200mm

最短下料尺寸:300mm

刀具:采用成型坡口刀

刀塔数量:2刀位或4刀位

坡口角度误差:±0.5

垂直度误差:±0.5mm/300mm(管子直径)

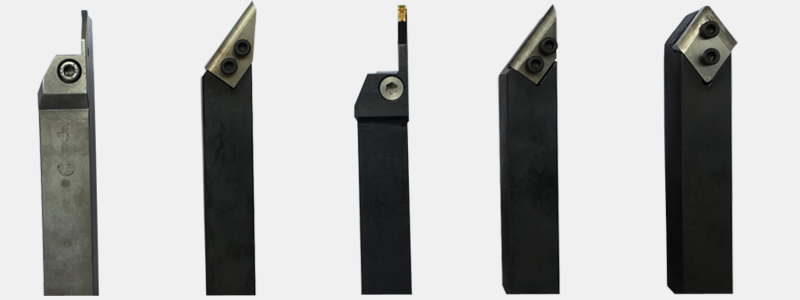

嵌入式刀具:
刀柄材质:40Cr   刀片材质:硬质合金,
种    类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀
角    度:0度,30度,37.5度,双面30度,37.5+10度

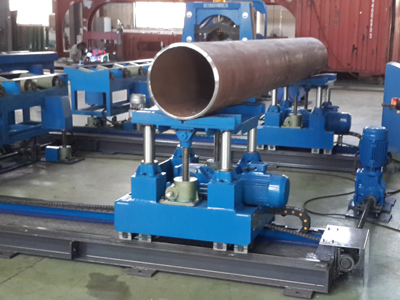

物流系统:

按需定制配套物流系统,一切从满足用户需求出发。自动进给或手动进给可选,辊架长度和尺寸大小按需定制 .


管道进料输送系统 管道出料输送系统

管道定长输送系统 管道换向输送系统


应用现场



高速切断坡口

 管端高速坡口
