Y型-内涨式管子坡口机
适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。
适用加工范围:ID 60-820mm
产品简介
Y型-內涨式管子坡口机,可对各种规格的管道端面进行坡口加工,也可对压力容器,法兰面进行切削加工,安装和操作十分简单。整机“Y”字形的结构,设计巧妙,通过机械式涨紧机构在管道内壁定位安装,是一种便捷的管道坡口加工工具,更是一种移动的管端坡口小机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。
产品特点:
1、完全的冷切割,不改变管子材质;

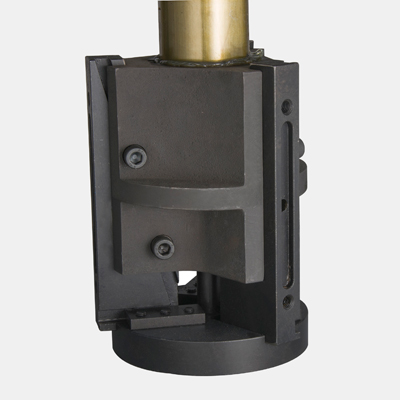

2、管内径安装,整机“Y”字形的结构;
3、可加工坡口形式:“U”单“V”双“V”及“J”型;
4、还可用于管内壁修复加工以及深孔加工;
5、加工范围:内径从60mm到820mm的不同规格管道,均可选型;
6、气动或电动两种驱动方式可选;
7、非标产品,可按需定制
加工功能:
1、管端外坡口;2、管端内坡口;3、管端平口;4、管内壁修复;5、镗孔

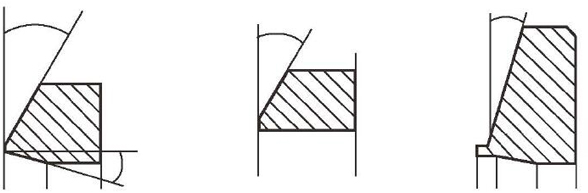

坡口类型
技术参数:
型号规格 |
加工范围 (ID mm)
|
坡口壁厚 (mm)
|
|
|
|
电动 |
气动 |
||||

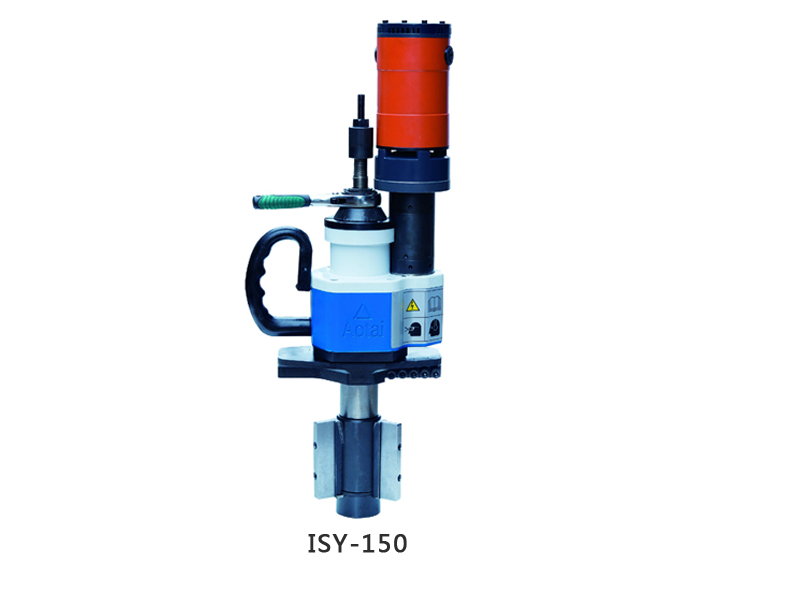

ISY-150 |
TCM-150 |
Ф60-170 |
≤15 |
1.43 |
30 |

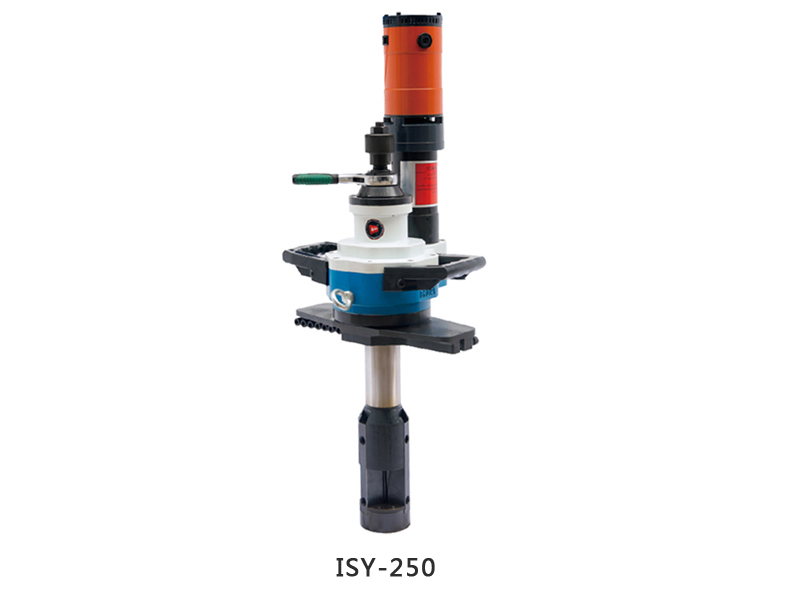

ISY-250 |
TCM-250 |
Ф80-240 |
≤15 |
1.43 |
16 |

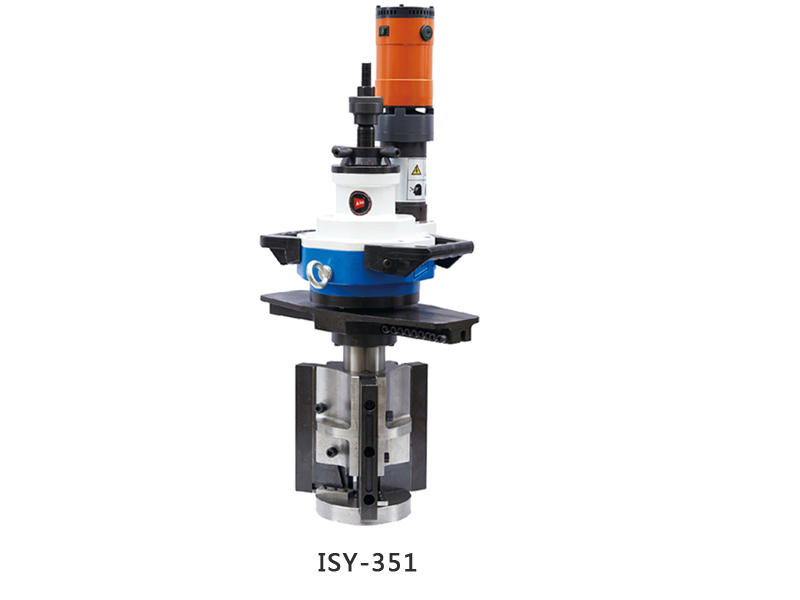

ISY-351 |
TCM-351 |
Ф150-330 |
≤15 |
1.43 |
10 |

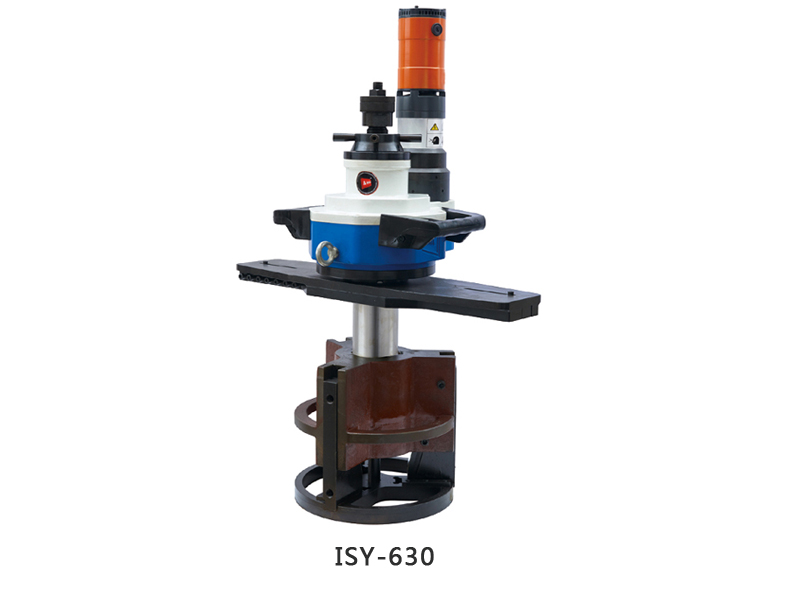

ISY-630 |
TCM-630 |
Ф300-600 |
≤15 |
1.43 |
8 |
ISY-850 |
TCM-850 |
Ф600-820 |
≤15 |
2.0 |
7 |
相关技术参数仅供参考,不作为最终交货标准
动力选择:
常规加工选电动式或气动式,便捷,成本低;

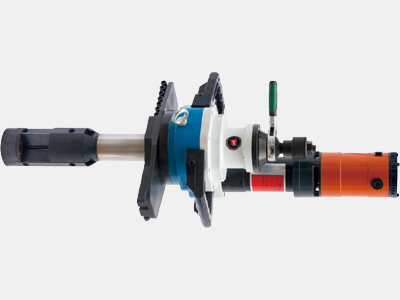

电动式: |

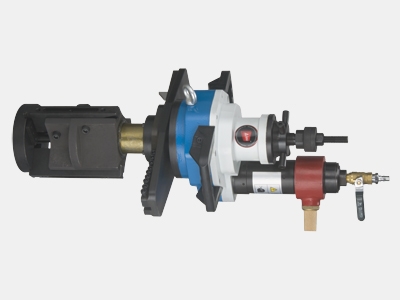

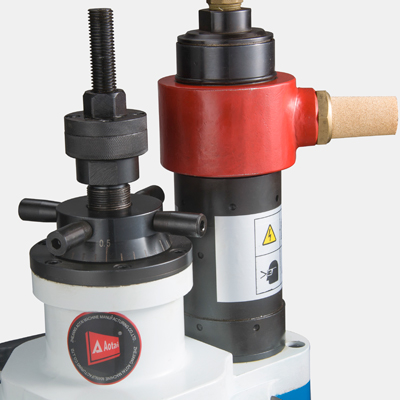

气动式: |
|
|
如果追求更高加工效率或加工难切削材质时,选配伺服电机或液压马达驱动

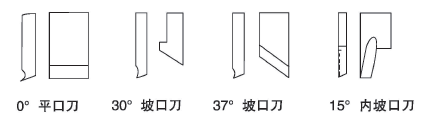

标配刀具:
如需加工其他角度坡口,订购前请申明,并请告知管道材质!

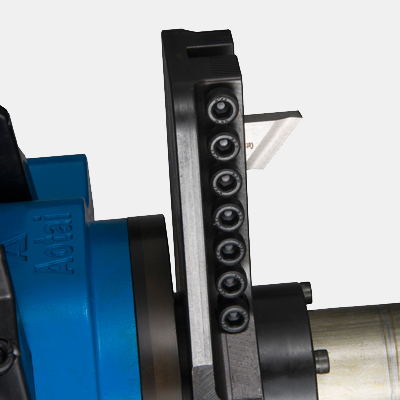

一体式刀具
一体式设计,可通过磨刀,循环使用
材质:M42和 M35

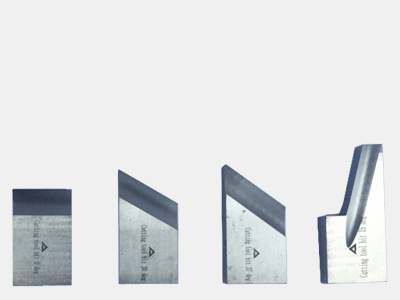

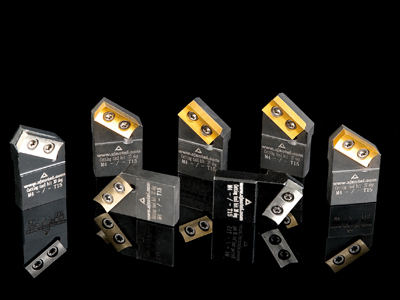

嵌入式刀具
一种规格刀片,不同角度的刀托,无须磨刀,更高性价比
刀托材质:40Cr 刀片材质:金属陶瓷或硬质合金
