內涨式法兰端面加工机

內涨式法兰端面加工机,法兰内径安装,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和更高的生产效率。
适用法兰直径范围:ID 100-4521mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com

产品简介:

      內涨式法兰机(端面加工机),法兰内径安装,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和更高的生产效率。

产品特点

1、加工范围0-4521mm,夹紧范围100-4521mm,均可选型

2、自动进刀,加工精度可调,加工品质高;

3、标配车削动力头,适用于法兰面,密封水纹线,密封槽加工 ;

4、可选配镗削和铣削动力头,可用于镗孔和铣削加工;

5、可选的驱动方式:气动式,数控式,液压式;


 技术参数:

型 号

加工范围

刀具行程

刀盘转速

气动

Pneumatic

数控

NC

液压

Hydraulic

装夹范围

mm

加工范围

mm

mm

rpm

AYI-305

SYI-305

HYI-305

Ф50-230

Ф50-305

≤110

34

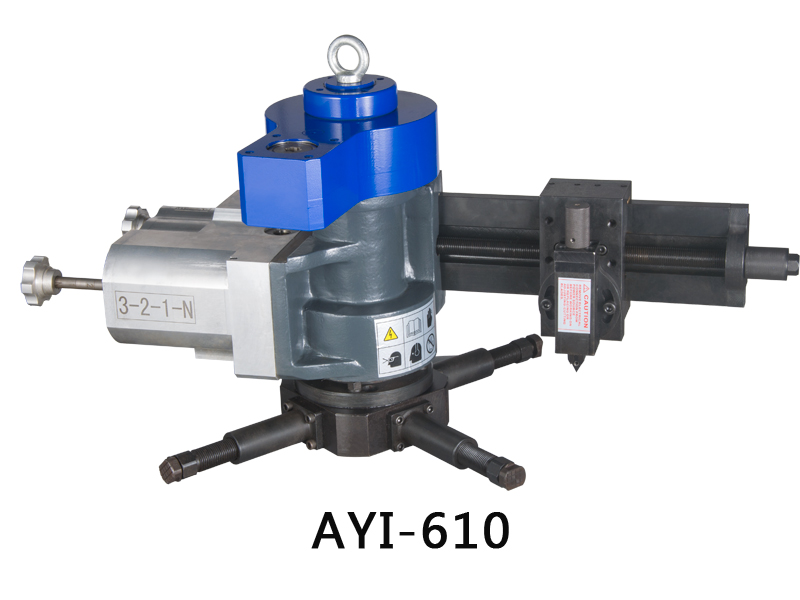

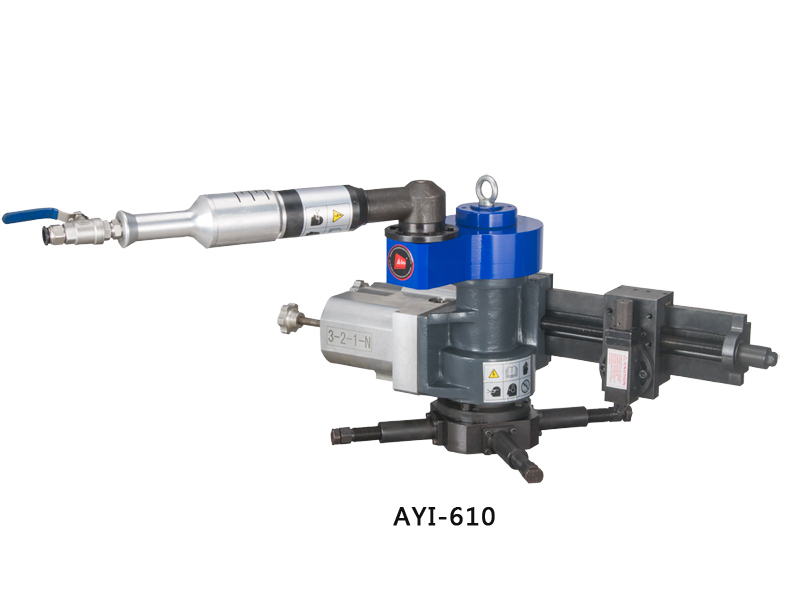

AYI-610

SYI-610

HYI-610

Ф200-500

Ф200-610

≤110

34

AYI-1016

SYI-1016

HYI-1016

Ф508-914

Ф508-1016

≤110

24

AYI-1420

SYI-1420

HYI-1420

Ф610-1016

Ф610-1420

≤110

24

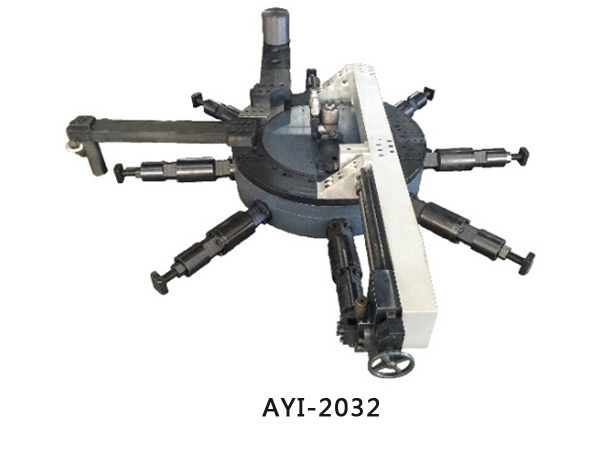

AYI-2032

SYI-2032

HYI-2032

Ф1168-1930

Ф1168-2032

≤110

24

AYI-3048

SYI-3048

HYI-3048

Ф2210-2810

Ф2210-3048

≤110

23

AYI-4521

SYI-4521

HYI-4521

Ф2210-4521

Ф2210-4521

≤110

23

相关技术参数仅供参考,不作为最终交货标准


驱动选择:

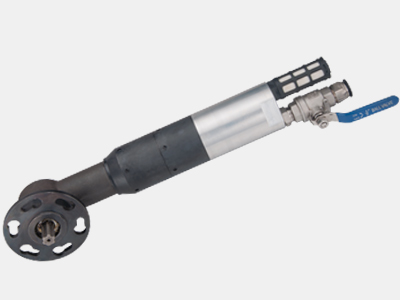

气动式:
气源要求:1500-3000L/min@0.63-0.8Mpa
功率:2HP,3HP或4HP

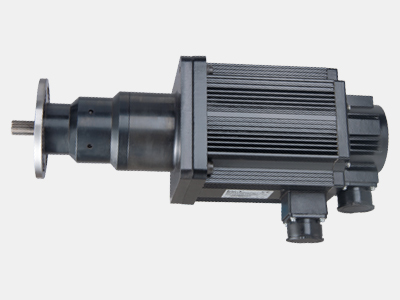

数控式:
电源要求:230V 1PH 50/60Hz或380V 3PH 50/60Hz
功率:2.0KW或3.0KW

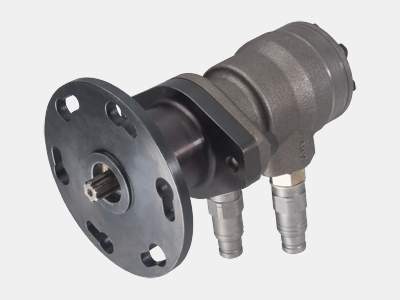

液压式:
液压要求:28-50L/min @13Mpa;
适配电源:380V 3PH 50/60Hz
额定压力:13MPa
额定流量:28L/min
最大输出扭矩:380NM






嵌入式刀具:
刀柄材质:40Cr   刀片材质:硬质合金;
种    类:切槽刀,法兰面正刀、偏刀 ;

角度调节刀架

复合进刀机构



密封线加工

铣削加工
