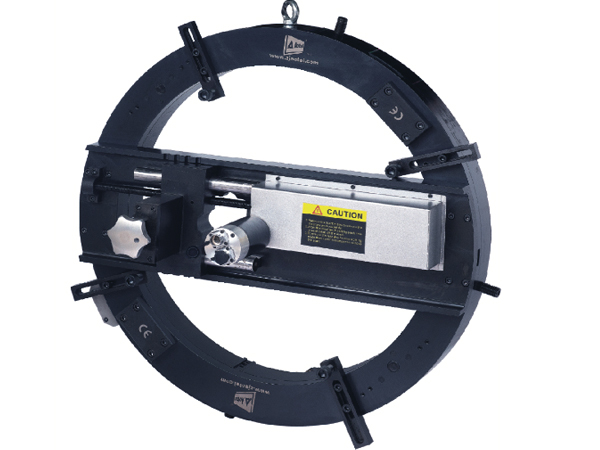

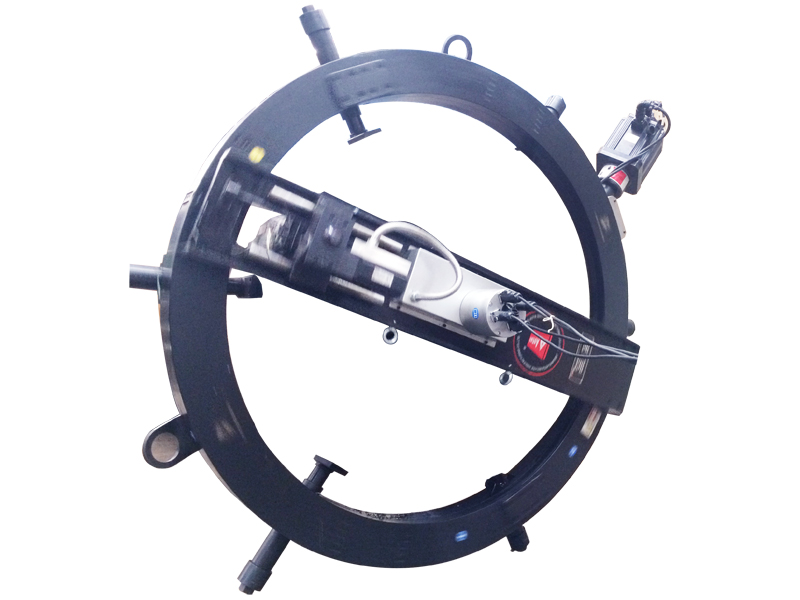

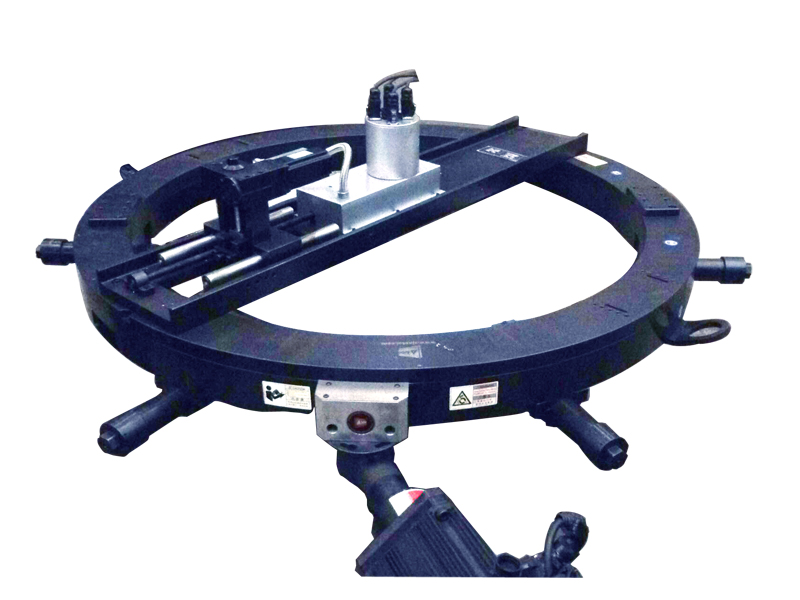

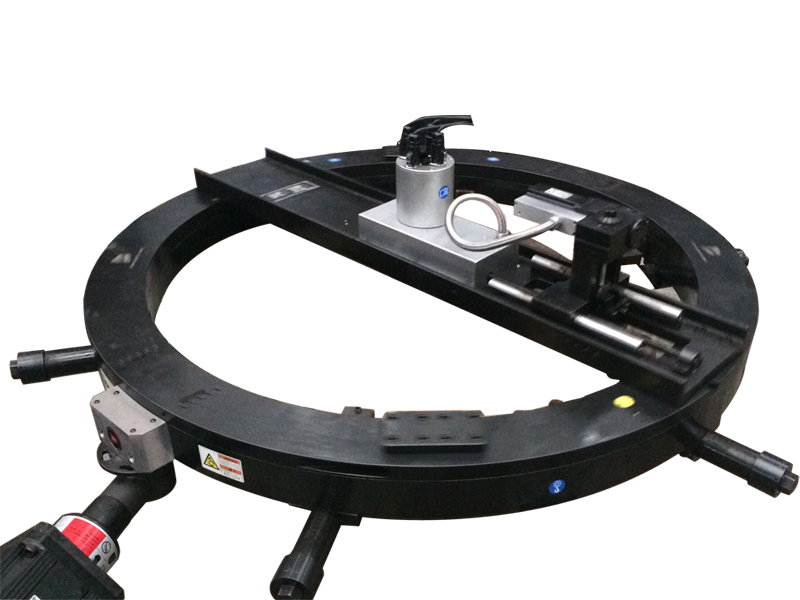

SSYO外卡式全数控法兰加工中心
SSYO外卡式全数控法兰加工中心,是外卡式法兰端面加工机的增强型,针对法兰面和管道端面复合型坡口而设计,采用伺服电机驱动,澳太独创数控系统,实现轴向和径向联动进给加工,刀具加工轨迹通过数控编程控制,让野外现场的法兰和管道复杂型维修及施工变得更容易。
适用加工范围:OD 100-3000mm
产品简介
SSYO外卡式全数控法兰加工中心,是外卡式法兰端面加工机的增强型,针对法兰面和管道端面复合型坡口而设计,采用伺服电机驱动,澳太独创数控系统,实现轴向和径向联动进给加工,刀具加工轨迹通过数控编程控制,让野外现场的法兰和管道复杂型维修及施工变得更容易。
产品特点
1、加工范围0-3000mm,夹紧范围100-3000mm,均可选型;
2、自动进刀,加工精度可调,加工品质高;
3、伺服电机驱动,轴向和径向联动加工,可编程控制加工;
4、移动式人机对话,预设加工参数,可视化模拟加工;
5、适用于法兰面,水纹线,密封槽加工,管端复合型坡口;
6、更可对管端进行复合型坡口加工以及内、外螺纹加工;

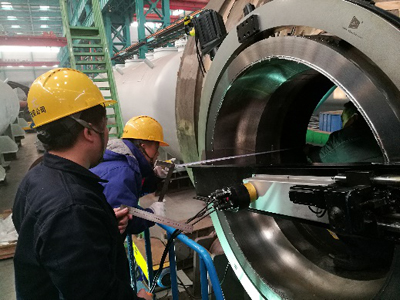

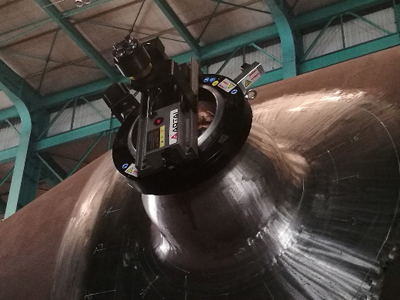

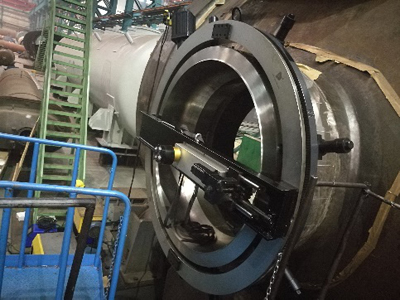

加工能力
技术参数
型 号
|
装夹范围 |
加工范围 |
进刀行程 mm |
电机功率 kw |
|||
OD mm |
mm |
径向 |
轴向 |
主轴 |
轴向 |
径向 |
|
SSYO-500 |
Ф100-500 |
Ф100-500 |
200 |
110 |
2.0 |
0.4 |
0.4 |
SSYO-1000 |
Ф500-1000 |
Ф500-1000 |
400 |
110 |
2.0 |
0.4 |
0.4 |
SSYO-1500 |
Ф1000-1500 |
Ф1000-1500 |
600 |
110 |
2.0 |
0.4 |
0.4 |
SSYO-2500 |
Ф1500-2500 |
Ф1500-2500 |
945 |
110 |
5.5 |
0.4 |
0.4 |
SSYO-3000 |
Ф2000-3000 |
Ф2000-3000 |
1000 |
110 |
7.5 |
0.4 |
0.4 |
相关技术参数仅供参考,不作为最终交货标准
刀柄材质:40Cr 刀片材质:硬质合金;
种 类:切槽刀,法兰面正刀、偏刀 ;
|
|
数控系统 |
移动控制器 |
|
|
|
|
