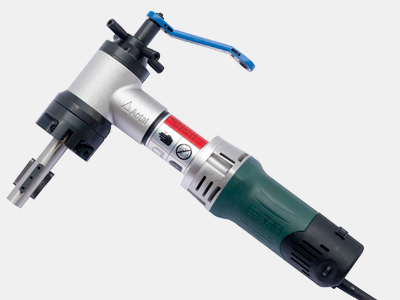

T型-内涨式管子坡口机

用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。
适用加工范围:ID 12.5-330mm

在线服务

电话:0086-577-86829982
电子邮件:sales@wzaotai.com

产品简介

      T型-內涨式管子坡口机,可对各种规格的管道端面进行坡口加工,也可对压力容器,法兰面进行切削加工,安装和操作十分简单。整机"T"字形的结构,设计巧妙,通过机械式涨紧机构在管道内壁定位安装,是一种便捷的管道坡口加工工具,更是一种移动的管端坡口小机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。


产品特点

1、完全的冷切割,不改变管子材质;

2、管内径安装,整机"T"字形的结构;

3、可加工坡口形式:"U"单"V"双"V"及"J"型;

4、还可用于管内壁修复加工以及深孔加工;

5、加工范围:内径从12.5mm到330mm的不同规格管道,均可选型;

6、气动或电动两种驱动方式可选;

7、非标产品,可按需定制


加工功能:

1、管端内、外坡口;2、管端平口;3、镗孔;4、法兰面;5、密封槽

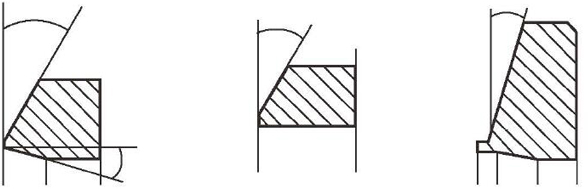

坡口类型:



技术参数:

型号规格

加工范围

ID mm

坡口壁厚

mm

电机功率

kw

最高转速

rpm

电动

 气动

ISY-28TX

TCM-28TX

   Ф12.5-28

≤3

0.71

53

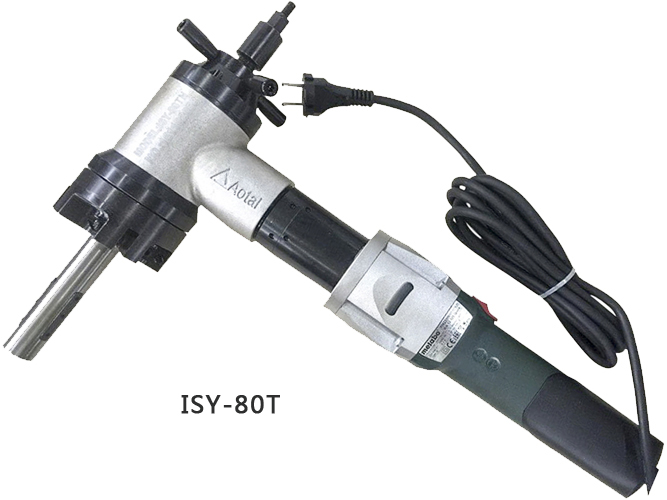

ISY-80T

TCM-80T

   Ф28-76

≤15

0.90

53

ISY-90T

TCM-90T

   Ф36-90

≤15

1.43

50

ISY-28TN-1

TCM-28TN-1

   Ф12.5-15

≤3

1.43

70

ISY-28TN-2

TCM-28TN-2

   Ф15-20

≤5

1.43

70

ISY-28TN-3

TCM-28TN-3

   Ф20-28

≤6

1.43

70

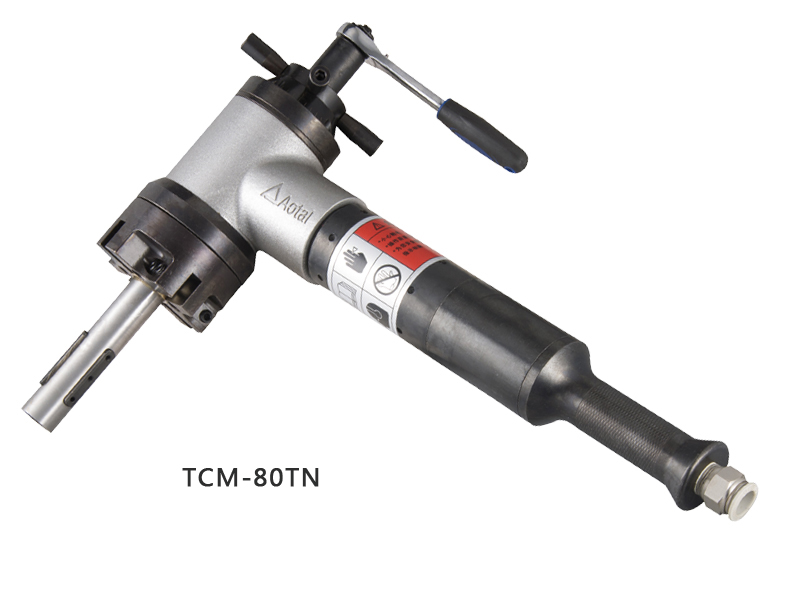

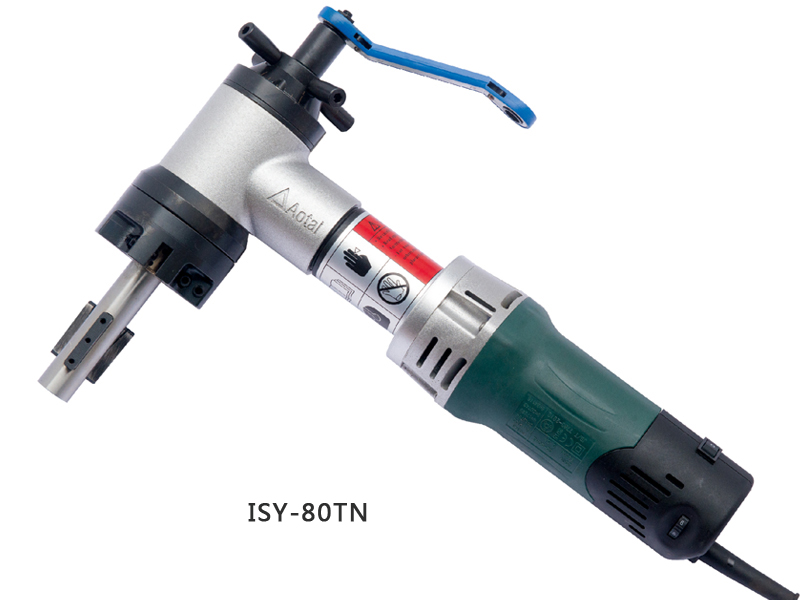

ISY-80TN

TCM-80TN

   Ф26-79

≤15

1.43

70

SDC-120T

TCM-120T

   Ф45-105

≤20

1.43

34

SDC-150TN

TCM-150TN

   Ф60-170

≤20

1.43

34

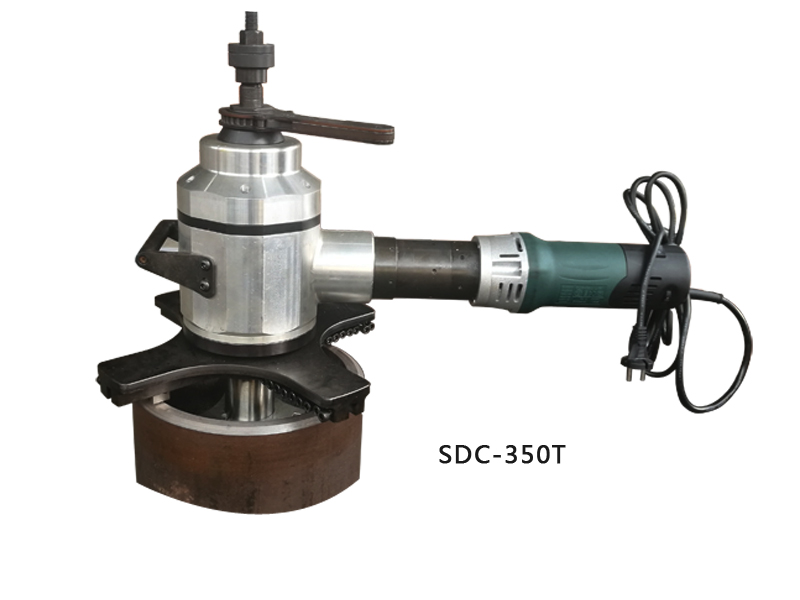

SDC-350T

TCM-350T

   Ф150-330

≤20

1.43

14

相关技术参数仅供参考,不作为最终交货标准


动力参数:

电动式:

能源供应方便,性能稳定,应用广泛
电源要求:220-230V 1PH 50/60HZ
功率:0.71KW,0.9KW

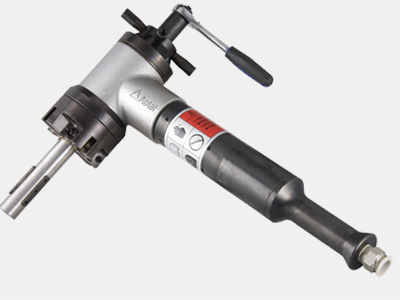

气动式

安全防爆,性能稳定,便于维护
气源要求:1500-2000L/min@0.63-0.8Mpa
功率:1.1HP,2HP

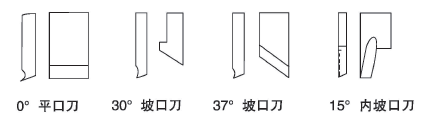

加工刀具:


如需加工其他角度坡口,订购前请申明,并请告知管道材质!

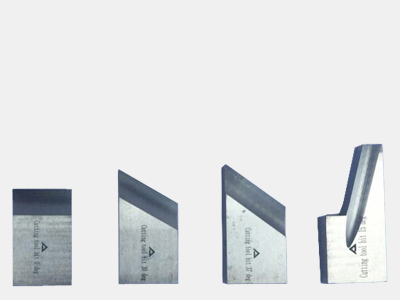

1、一体式刀具(标配)

一体式设计,可通过磨刀,循环使用;
材质:M42和 M35

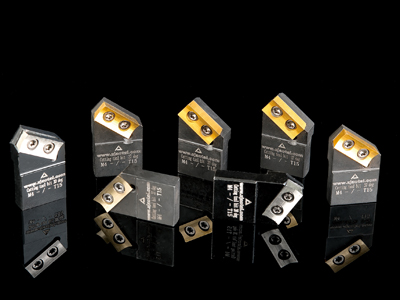

2、嵌入式刀具(选配)

一种规格刀片,不同角度的刀托,无须磨刀,更高性价比
刀托材质:40Cr   刀片材质:金属陶瓷或硬质合金
