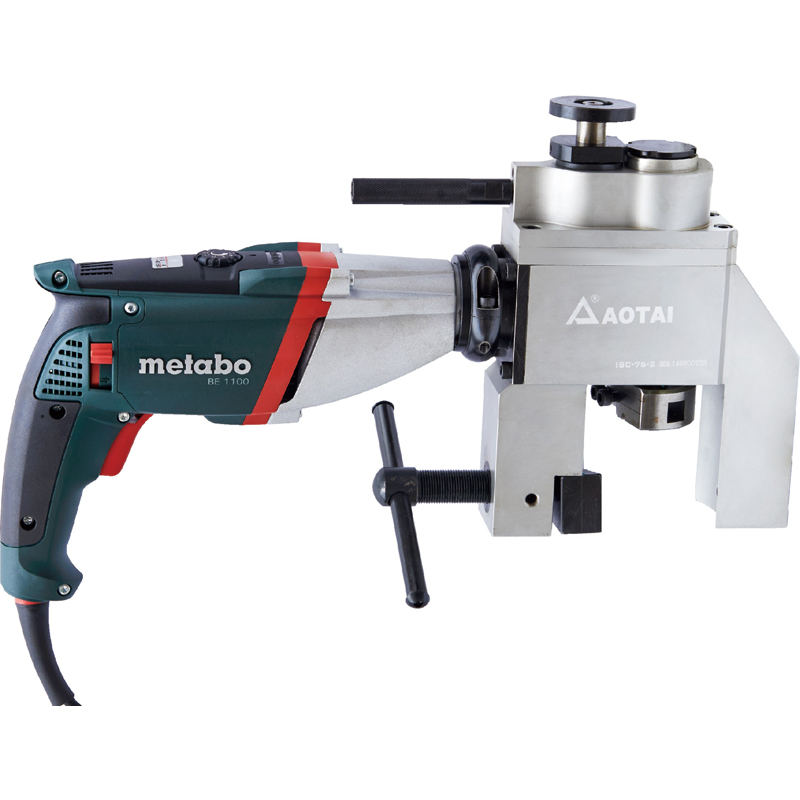

C-II型-外卡式管子端面坡口机

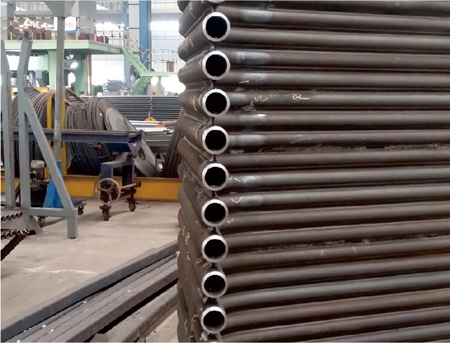

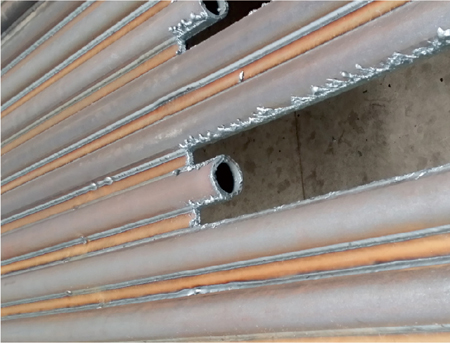

C-II型 外卡式管端自动坡口机,针对狭窄工作间,小管径管道端面坡口加工而设计。采用外卡式定位安装,不同规格涨紧块适配不同管径,定心更精确,装夹更稳固,其结构更紧凑,更轻便,自动进刀,操作更简便,是C型管子端面坡口机的增强型,广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器等行业中,单管和排管的坡口机加工。
适用加工范围:OD 14-76mm
产品简介:
C-II型 外卡式管端自动坡口机,针对狭窄工作间,小管径管道端面坡口加工而设计。采用外卡式定位安装,不同规格涨紧块适配不同管径,定心更精确,装夹更稳固,其结构更紧凑,更轻便,自动进刀,操作更简便,是C型管子端面坡口机的增强型,广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器等行业中,单管和排管的坡口机加工。产品特点:
1、加工管径范围广;
2、铝合金机身,适宜高空作业;
3、机械式自动进退刀,无需手动调节;
4、可选配专用刀具可加工内螺纹管道;
5、外卡式定位安装,自动定心,使用更方便;
6、德国进口麦太保调速电机驱动,动力强,噪音小,耐用性高;
加工功能:
1、管端坡口
2、管端平口
技术参数
规格型号 |
加工范围 |
坡口壁厚 |
刀盘转速 |
进刀行程 |
机体最大厚度 |
OD mm |
mm |
rpm |
mm |
mm |
|
ISC-53-II |
Φ14-53 |
≤12 |
0-58 |
0-20 |
54 |
ISC-76-II |
Φ25-76 |
≤12 |
0-54 |
0-20 |
58 |
相关技术参数仅供参考,不作为最终交货标准
涨紧夹头
型号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
ISC-53-2 |
Φ14 |
Φ16 |
Φ18 |
Φ20 |
Φ22 |
Φ25.4 |
Φ28 |
Φ32 |
Φ38 |
Φ42 |
Φ45 |
Φ48 |
Φ51 |
Φ53 |
|
ISC-76-2 |
Φ25.4 |
Φ28 |
Φ32 |
Φ38 |
Φ42 |
Φ45 |
Φ51 |
Φ54 |
Φ57 |
Φ60 |
Φ63 |
Φ68 |
Φ70 |
Φ73 |
Φ76 |
一种规格涨紧夹头适配唯一管径,随机标配四种规格涨紧夹头,如需更多规格,购买前请声明
动力参数:

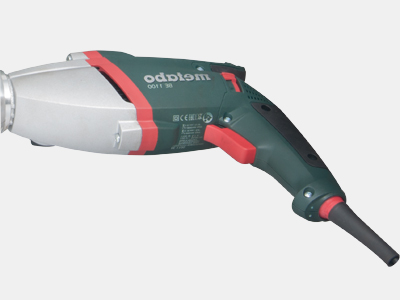

麦太保调速电机
电源要求:220-230V 1PH 50/60HZ
功率:1.3KW

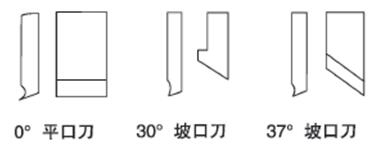

为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。

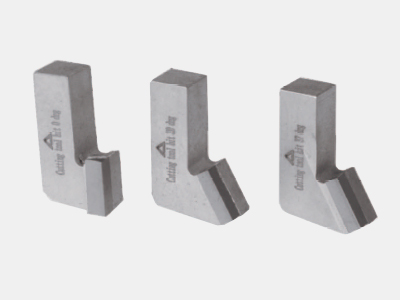

一体式设计,可通过磨刀,循环使用
材质:M42和 M353、分体焊接式刀具(选配)
硬质合金焊接刀具更耐用刀托材质:40Cr
刀片材质:硬质合金
