澳太机械:CND1220管子坡口安装使用调试说明

日期:2018-06-15        点击:2854

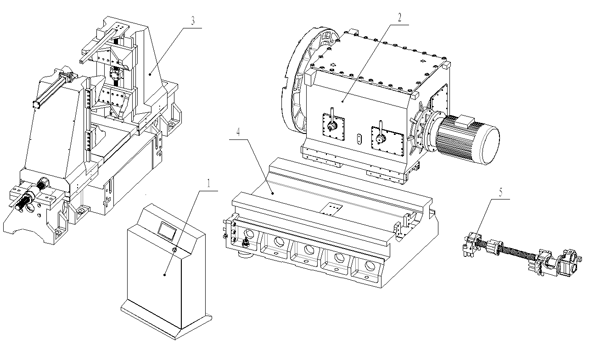

一、机器机构解析



序号

部件名称

序号

部件名称

1

电控箱部分

2

切削动力部分

3

夹紧块部分

4

底座部分

5

进刀动力部分





二、夹紧机构

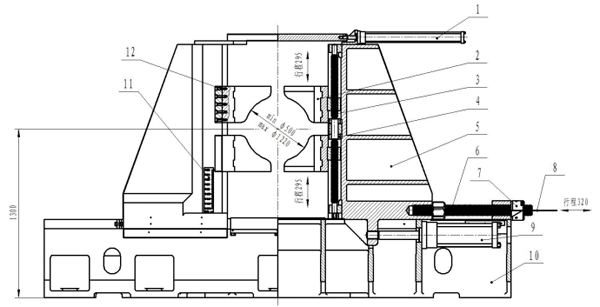

1、夹紧机构解析


序号

部件名称

序号

部件名称

1

夹紧小油缸

2

夹紧块

3

夹紧螺杆

4

调整螺母

5

夹紧臂

6

限位螺杆

7

限位螺母

8

X轴标尺

9

夹紧大油缸

10

夹紧底座

11

Y轴标尺

12

固定螺钉


2、夹紧机构的调整

第一步:参考加工图纸和测量管子外径,以外径为标准。

第二步:启动右侧夹紧大油缸使操作端的夹紧臂向左移动回到最大位置。

第三步:调整限位螺母:使限位螺母上的指针与X轴标尺上所对应的管子外径读数对齐。对齐后将限位螺母锁死(止退)。

第四步:调整夹紧块大小:在夹紧块的两端各有两块移动滑块,移动滑块中心由一条

正反向螺杆连接。在螺杆的底端有调节六角;螺杆正转反转时滑块同时放大缩小,螺杆中心以铁块固定,上下有一对调整螺母可微量调节,两滑块的上下移动以调整中心。调整时需松开滑块上的固定螺钉,工作时需紧固。

调整夹紧块的大小时也以管子外径为标准,拧动调节六角根据管子大小将夹紧块上的指针与Y轴标尺上的读数对齐。

第五步:将管子装夹于坡口机内,可分别用百分表或试切的方式来找管子中心,当管子左右误差过大时,可适当的前进后退限位螺母。

3、夹紧机构的使用

夹紧机构采用同步涨紧。

使用步骤:

第一步:将管子由管子托架进入夹紧钳口,管子超出夹紧钳口100~150mm。

第二步:启动右侧夹紧大油缸使调整好的右侧夹紧臂向左移动,移动距离以调整好的限位螺母为基准。然后停下。

第三步:启动左侧夹紧大油缸使调整好的左侧夹紧臂向右移动, 将管子夹紧。

第四步:启动夹紧小油缸,拉紧夹紧机构顶部。

4、夹紧块的更换

第一步:将涨夹紧块连接螺钉拆下;

第二步:拔出夹紧块;

第三步:将新的夹紧块更换上;

第四步:将夹紧块连接螺钉装上。

注意:夹紧块连接面的清洁度将直接影响法兰切削面与管子的同轴度


三、安装

机器安装尺寸上图CND1220底脚安装图,将地脚螺栓安装至机器螺栓孔内。

注意:在移动机器时需谨慎小心,缓慢起吊不能使机器与地面或其它物体产生碰撞。刀架与机体是可旋转机构,小心人员安全。安装调节完毕后需拆下起吊机构。(以上调整安装机床由我公司专业人员进行安装调试,非专业人员不得进行修改调整)


四、选择刀片

设备交付时,刀盘上不会安装非标刀具。订购及使用时,请根据你需要加工的法兰类型及加工尺寸,选择订购合适的刀具。

警告!操作马达或刀片前,请检查马达是否已经与电源或者气源断开。

1、 安装/拆卸刀片

1) 刀盘

用刷子清理刀片、刀盘连接部分,保证安装刀片前连接面的清洁度。

注意:刀片连接面的清洁度将直接影响管子坡口面的加工质量。

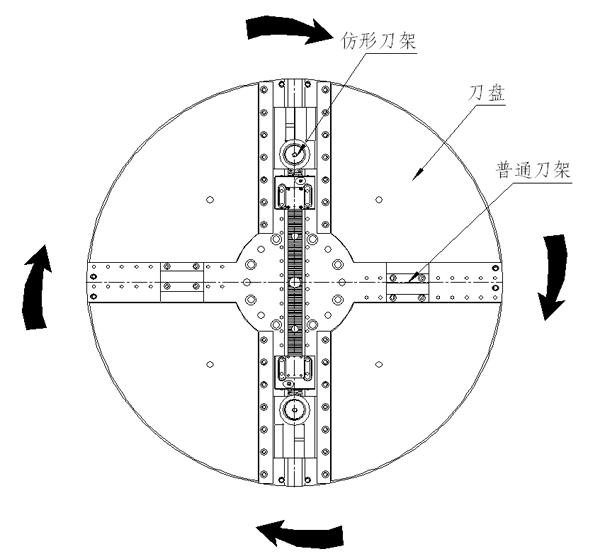

如上图所示,正面观察设备,刀盘为顺时针方向旋转(刀盘上方看),安装时注意刀具坡口面的方向。

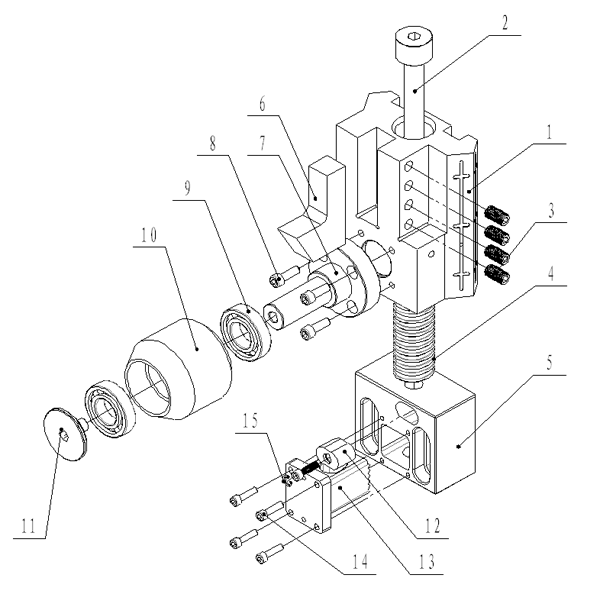

2).仿形刀架的调整与安装


序号

部件名称

序号

部件名称

1

仿形刀架

2

刀架螺钉

3

紧定螺钉

4

弹簧

5

弹簧座

6

合金刀片

7

仿形轮轴

8

内六角螺钉

9

轴承

10

仿形轮

11

压紧螺母

12

压紧螺纹

13

齿块

14

内六角螺钉

15

挡圈

16



3)弹簧力的大小调节:

可根据管子变形程度来调节弹簧力大小,当管子变形较大时,可增大弹簧力。使仿形轮有足够的压力贴紧管子内壁,以保证加工质量。反之则需减小弹簧力。


4)弹簧力的调节方法:

第一步:拧松螺钉,带出压紧螺纹,使刀架螺钉处于松动状态。

第二步:调节刀架螺钉,以改变弹簧力的大小。

第三步:拧紧螺钉压紧刀架螺钉,防止刀架螺钉松动。


5)仿形轮的位置调整:

仿形轮的位置应根据管子内壁的直径大小来进行调整安装。安装时仿形轮最大外径应高于管子内壁直径5~10mm。当刀盘进刀时,仿形轮会受到进刀力的影响,而被压入管子内壁,以达到仿形的目的。


6)仿形刀架安装方法:

第一步:拆掉弹簧座上的螺钉,在拆掉齿块上的螺钉。然后用螺钉通过齿块上的顶起螺纹孔将齿块顶起,顶起高度约5~10mm。

第二步:用铜锤敲击仿形刀架,使仿形刀架能在刀盘直径方向来回移动。根据以确定的仿形轮的位置来固定仿形刀架。

第三步:将此块压紧,然后在将弹簧座上的螺钉压紧。

建议加工法兰前,启动设备,观察刀盘旋转方向是否正确。


六、机器大部件机构

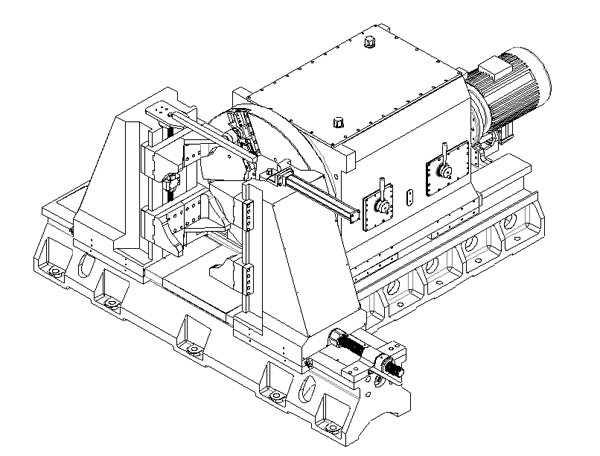

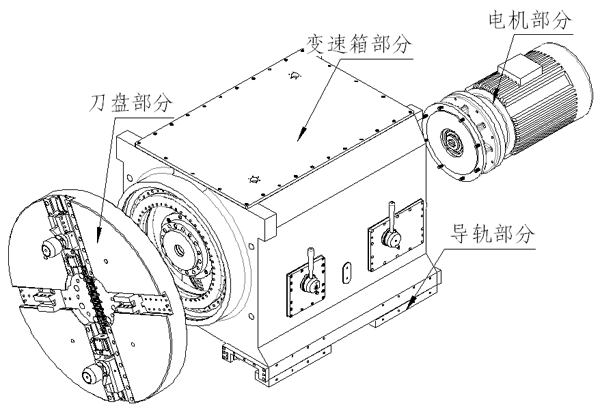

1、切削动力部分介绍



切削动力部分如上图所示。切削动力部分由电机、齿轮箱、刀盘及导轨组成,电机通电后转动,经过齿轮箱减速带动刀盘旋转,前后进刀在导轨上滑动。

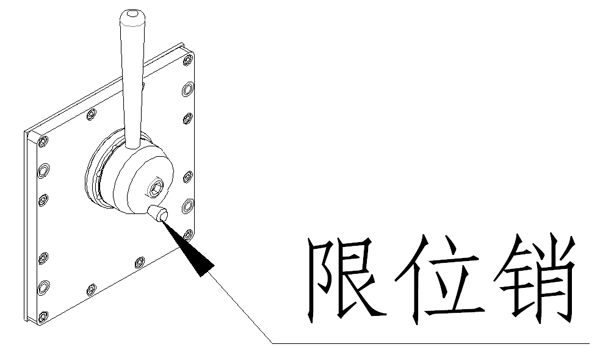

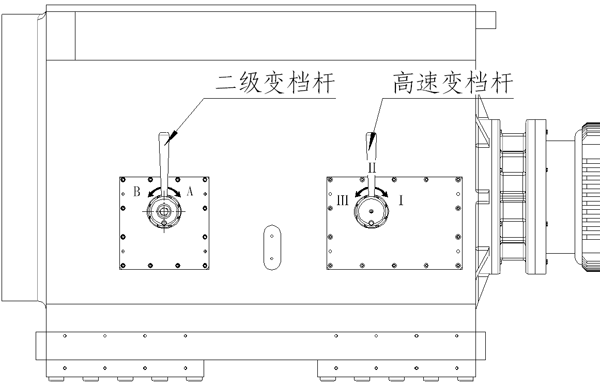

变速箱变档机构如上图所示,由高速变档杆和二级变档杆组成,拔出变档杆限位销时,变档杆可顺逆时针转动进行档位变换,档位变换好后限位销对准机体孔插入孔内锁止(防止变速箱旋转时出现滑档)。

具体档位变换如下表:

高速变档

二级变档

输出转速

高速变档

二级变档

输出转速

(Ⅰ/Ⅱ/Ⅲ)

(A/B)

r/min

(Ⅰ/Ⅱ/Ⅲ)

(A/B)

r/min



B

60.85



A

40.5

15

10

30

20

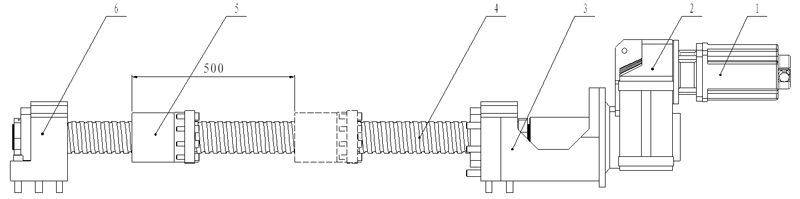

2、进刀丝杠部分



如上图所示。

进给丝杠部分由“1”(伺服电机),“2”(减速器),“3”(丝杠支撑座),“4”(滚珠丝杠),“5”(滚珠丝杠螺母),“6”(丝杠前支撑座)组成。部件“3”(丝杠支撑座)和“6”(丝杠前支撑座)连接在机座上,“5”(滚珠丝杠螺母)连接在切削动力部分上,由“1”(伺服电机)驱动经“2”(减速器)减速,旋转“4”(滚珠丝杠)驱动切削动力部分前后进退刀。


七、润滑油加注

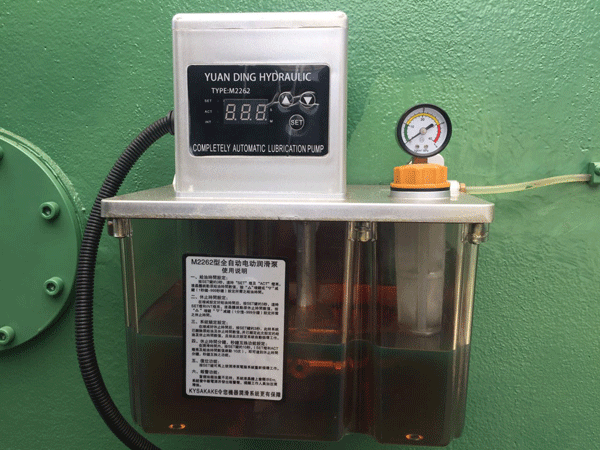

液压油加注:导轨润滑及丝杠润滑,导轨润滑及丝杠润滑采取自动注油方式润滑,定期检查油盒内油脂量,按照润滑泵要求定期补入油脂,润滑油选用理基润滑脂与机油混合油。切削齿轮箱部分加油明,出厂时机器没有配带齿轮润滑油,齿轮箱在运行前请加入齿轮油,减速机运转三个月后需进行更换齿轮油,齿轮润滑油牌号为VG220。更换齿轮油时应先拧下放油螺栓,将原有润滑油排出,拧上放油螺栓,拧下通气帽,将润滑油加入齿轮箱,加至游标孔位置。
